செமிகண்டக்டர் கிராஃபைட் கூறுகளுக்கு TaC பூச்சு ஏன் விருப்பமான தேர்வாகிறது

செமிகண்டக்டர் தொழில் பெரிய செதில் விட்டம், அதிக இயக்க வெப்பநிலை மற்றும் எப்போதும் இறுக்கமான மாசு வரவு செலவுகளை நோக்கி தள்ளப்படுவதால், கிராஃபைட் கூறுகளின் மீதான தேவைகள் கணிசமாக வளர்ந்துள்ளன. க்ரூசிபிள்கள், சஸ்செப்டர்கள், ஹீட்டர்கள், வழிகாட்டி வளையங்கள் மற்றும் விதை வைத்திருப்பவர்கள் ஆகியவை வெப்பத்தைத் தாங்கும் என்று எதிர்பார்க்கப்படுவதில்லை-அவை அவற்றின் வடிவத்தைத் தக்கவைத்து, தூய்மையற்ற வெளியீட்டை அடக்கி, ஆக்ரோஷமான எதிர்வினை வளிமண்டலங்களில் நீட்டிக்கப்பட்ட ரன்களைத் தக்கவைக்க வேண்டும்.

இந்த சவால்களை எதிர்கொள்ள, இரசாயன நீராவி படிவு (CVD) டான்டலம் கார்பைடு (TaC) பூச்சுகள் மேம்பட்ட குறைக்கடத்தி உற்பத்தி வரிகளில் கிராஃபைட் பாகங்களைப் பாதுகாப்பதற்கான மிகவும் நம்பிக்கைக்குரிய தீர்வாக வெளிப்பட்டுள்ளன. TaC பூச்சுகள் ஏன் வளர்ந்து வரும் ஆர்வத்தை ஈர்க்கின்றன, மேலும் நிலையான செயல்முறைகள், நீண்ட பகுதி ஆயுட்காலம் மற்றும் சிறந்த ஒட்டுமொத்த உற்பத்தித் திறன் ஆகியவற்றிற்கு அவை எவ்வாறு பங்களிக்கின்றன என்பதை இந்தக் கட்டுரை பார்க்கிறது.

கிராஃபைட் கூறுகளுக்கு ஏன் பாதுகாப்பு அடுக்குகள் தேவை

கிராஃபைட் நீண்ட காலமாக உயர்-வெப்பநிலை குறைக்கடத்தி வன்பொருளுக்கான ஒரு பொருளாக இருந்து வருகிறது, அதன் நல்ல வெப்ப கடத்துத்திறன், குறைந்த அடர்த்தி மற்றும் எந்திரத்தின் எளிமை ஆகியவற்றிற்கு நன்றி. ஆனால் செயல்முறை அறைகளுக்குள் கடுமையான நிலைமைகளுக்கு வெளிப்படும் போது வெற்று கிராஃபைட் நன்கு அறியப்பட்ட பலவீனங்களைக் கொண்டுள்ளது:

• தீவிர வெப்பநிலையில் மேற்பரப்பு சிதைவு
• ஹைட்ரஜன், அம்மோனியா மற்றும் பிற எதிர்வினை வாயுக்களிலிருந்து இரசாயன தாக்குதல்
• கார்பன் துகள்கள் உதிர்தல்
• வளர்ந்து வரும் படிகங்கள் அல்லது எபிடாக்சியல் படங்களுக்கு அசுத்தங்கள் இடம்பெயர்தல்
• பல வெப்ப சுழற்சிகளுக்குப் பிறகு படிப்படியான பரிமாண சறுக்கல்

இது போன்ற செயல்முறைகளில் இந்த சிக்கல்கள் குறிப்பாக முக்கியமானவை:

• PVT வழியாக SiC மொத்த வளர்ச்சி
• SiC எபிடாக்ஸி
• GaN MOCVD
• AlN படிக வளர்ச்சி
• உயர் வெப்பநிலை வெப்ப புல அமைப்புகள்

சாதன வடிவவியல் சுருங்கி மற்றும் செயல்திறன் தேவைகள் இறுக்கமடைவதால், சிறிய மாசுபாடு அல்லது கிராஃபைட் பாகங்களில் சிறிய தேய்மானம் கூட செதில் விளைச்சல் மற்றும் இறுதி சாதன நம்பகத்தன்மையை நேரடியாக பாதிக்கலாம்.

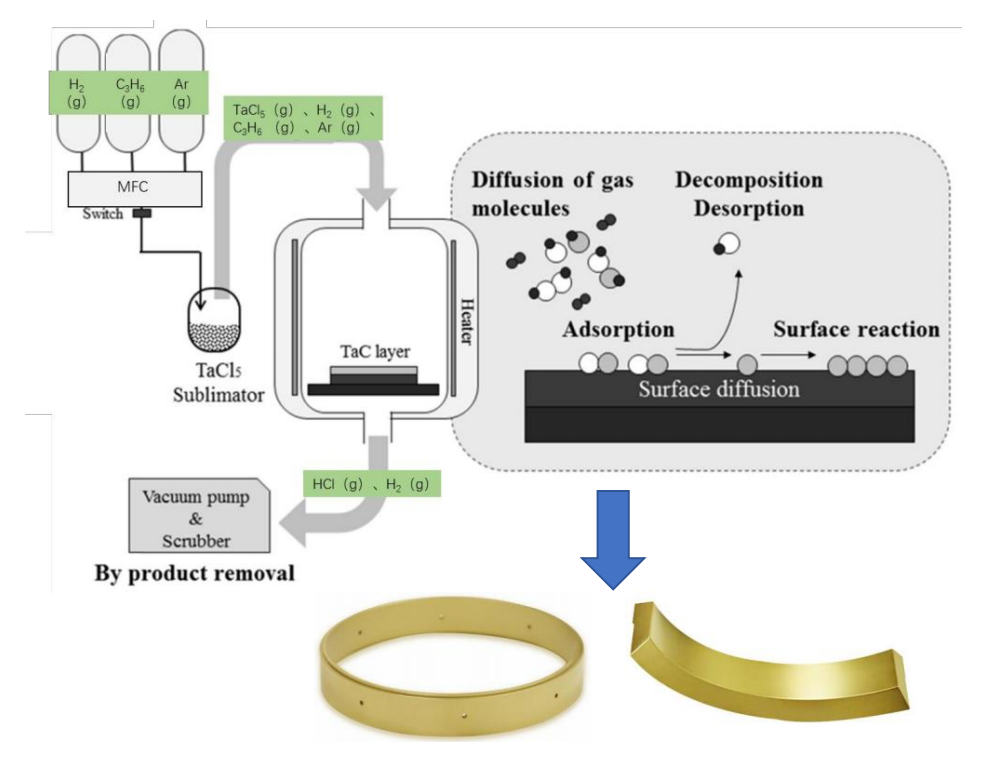

TaC பூச்சு என்றால் என்ன?

டான்டலம் கார்பைடு (TaC) என்பது 3,880 டிகிரி செல்சியஸ் உருகும் புள்ளியுடன் கூடிய அதி-பயனற்ற பீங்கான் ஆகும் - இது அறியப்பட்ட மிக உயர்ந்த ஒன்றாகும். இது குறிப்பிடத்தக்க வெப்ப நிலைத்தன்மையை சிறந்த இரசாயன செயலற்ற தன்மையுடன் இணைக்கிறது, இது ஆக்கிரமிப்பு குறைக்கடத்தி சூழல்களைக் காணும் கிராஃபைட் மேற்பரப்புகளைப் பாதுகாப்பதற்கான இயற்கையான வேட்பாளராக அமைகிறது.

கிராஃபைட்டை முழுவதுமாக மாற்றுவதற்குப் பதிலாக, TaC ஆனது CVD வழியாக அடர்த்தியான மெல்லிய அடுக்காகப் பயன்படுத்தப்படுகிறது. இது இரு உலகங்களிலும் சிறந்ததை உங்களுக்கு வழங்குகிறது:

• கிராஃபைட் வெப்ப கடத்துத்திறன், குறைந்த நிறை மற்றும் இயந்திர ஆதரவை வழங்குகிறது.
• TaC அடுக்கு இரசாயன அரிப்பு மற்றும் தூய்மையற்ற வாயு வெளியேற்றத்திற்கு எதிராக ஒரு வலுவான தடையாக செயல்படுகிறது.

நிகர முடிவு என்பது எளிய கிராஃபைட்டை விரைவாகச் சிதைக்கும் நிலைமைகளின் கீழ் வைத்திருக்கக்கூடிய ஒரு கூறு ஆகும்.

CVD TaC பூச்சுகளின் முக்கிய நன்மைகள்

(1) விதிவிலக்கான உயர்-வெப்பநிலை வலிமை

பல குறைக்கடத்தி செயல்முறைகள் 1,500 டிகிரி செல்சியஸ் மற்றும் 2,500 டிகிரி செல்சியஸ் வரை இயங்குகின்றன—வெப்பநிலைகள் பெரும்பாலான பொருட்களை அவற்றின் வரம்பிற்குள் தள்ளுகின்றன. இந்த வரம்பில் TaC அதன் கட்டமைப்பு ஒருமைப்பாட்டைத் தக்க வைத்துக் கொள்கிறது, மேலும் இது பல உற்பத்தி சுழற்சிகளில் வெப்பச் சிதைவிலிருந்து அடிப்படை கிராஃபைட்டை திறம்பட காப்பிடுகிறது.

(2) உயர்ந்த இரசாயன எதிர்ப்பு

TaC இன் தனித்துவமான அம்சங்களில் ஒன்று, மற்ற பூச்சுகளை உண்ணும் அரிக்கும் வாயு வகைகளைத் தாங்கும் திறன் ஆகும். நடைமுறையில், இது வெளிப்படும் போது வழக்கமான பாதுகாப்பு அடுக்குகளை விட குறிப்பிடத்தக்க வகையில் சிறந்த எதிர்ப்பைக் காட்டுகிறது:

• ஹைட்ரஜன் (H₂)
• அம்மோனியா (NH₃)
• சிலிக்கான் நீராவி
• எதிர்வினை உலோக நீராவிகள்

அந்த மேம்படுத்தப்பட்ட இரசாயன நீடித்து நேரடியாக குறைவான பகுதி மாற்றீடுகள் மற்றும் அதிக கணிக்கக்கூடிய உற்பத்தி ஓட்டங்களாக மொழிபெயர்க்கிறது.

(3) குறைந்த மாசுபாடு ஆபத்து

படிக தரம் மற்றும் குறைபாடு-அடர்த்தி இலக்குகள் மிகவும் கடுமையானதாக இருப்பதால், செயல்முறை சூழலை சுத்தமாக வைத்திருப்பது மிக முக்கியமானது. நன்கு டெபாசிட் செய்யப்பட்ட TaC பூச்சு கிட்டத்தட்ட ஊடுருவ முடியாத தடையை உருவாக்குகிறது, இது குறைக்க உதவுகிறது:

• கிராஃபைட் உடலில் இருந்து கார்பன் வெளியீடு
• உலோக அசுத்தங்களின் பரவல்
• துகள் உதிர்தல்
• காலப்போக்கில் மேற்பரப்பு கடினமாகிறது

தூய்மையான நிலைமைகள் உயர்தர படிகங்கள் மற்றும் சிறந்த ரன்-டு-ரன் ரிபீட்டிபிலிட்டி ஆகியவற்றை ஆதரிக்கின்றன.

(4) நீட்டிக்கப்பட்ட சேவை வாழ்க்கை

வெப்ப-புலப் பகுதிகளை மாற்றுவது விலை உயர்ந்தது-பொருட்களில் மட்டுமல்ல, வேலையில்லா நேரம் மற்றும் மறுசீரமைப்பு முயற்சிகளிலும். TaC பூச்சு மேற்பரப்பு அரிப்பை மெதுவாக்குகிறது மற்றும் மிகவும் திறம்பட தேய்கிறது, பல பூசப்பட்ட கிராஃபைட் கூறுகள் அவற்றின் பூசப்படாத சகாக்களை விட கணிசமாக நீண்ட காலம் நீடிக்கும். அதாவது குறைவான குறுக்கீடுகள் மற்றும் ஒட்டுமொத்த இயக்கச் செலவுகள் குறைவு.

(5) அடி மூலக்கூறுக்கு வலுவான ஒட்டுதல்

நவீன CVD செயல்முறைகள் TaC அணுவை அணுவின் மூலம் கிராஃபைட் மேற்பரப்பில் டெபாசிட் செய்து, சிறந்த இடைமுகப் பிணைப்பை அளிக்கிறது. இயந்திர அல்லது தெளிக்கப்பட்ட பூச்சுகளைப் போலல்லாமல், CVD உங்களுக்கு வழங்குகிறது:

• அடர்த்தியான, துளைகள் இல்லாத நுண் கட்டமைப்பு
• சிக்கலான வடிவங்களில் கூட சீரான தடிமன்
• தொடர்ச்சியான வெப்ப சுழற்சியைத் தாங்கும் நம்பகமான ஒட்டுதல்
• மூலைகள் மற்றும் இடைவெளிகளின் நல்ல பாதுகாப்பு

நிலைத்தன்மை பேச்சுவார்த்தைக்குட்படுத்த முடியாத உற்பத்திச் சூழல்களுக்கு இந்த உறுதியானது முக்கியமானது.

TaC-பூசப்பட்ட கிராஃபைட் பாகங்களின் வழக்கமான பயன்பாடுகள்

தொழில்நுட்பம் முதிர்ச்சியடையும் போது, ​​TaC- பூசப்பட்ட கூறுகள் மேலும் மேலும் குறைக்கடத்தி பயன்பாடுகளில் தங்கள் வழியைக் கண்டுபிடிக்கின்றன. பொதுவான எடுத்துக்காட்டுகள் பின்வருமாறு:

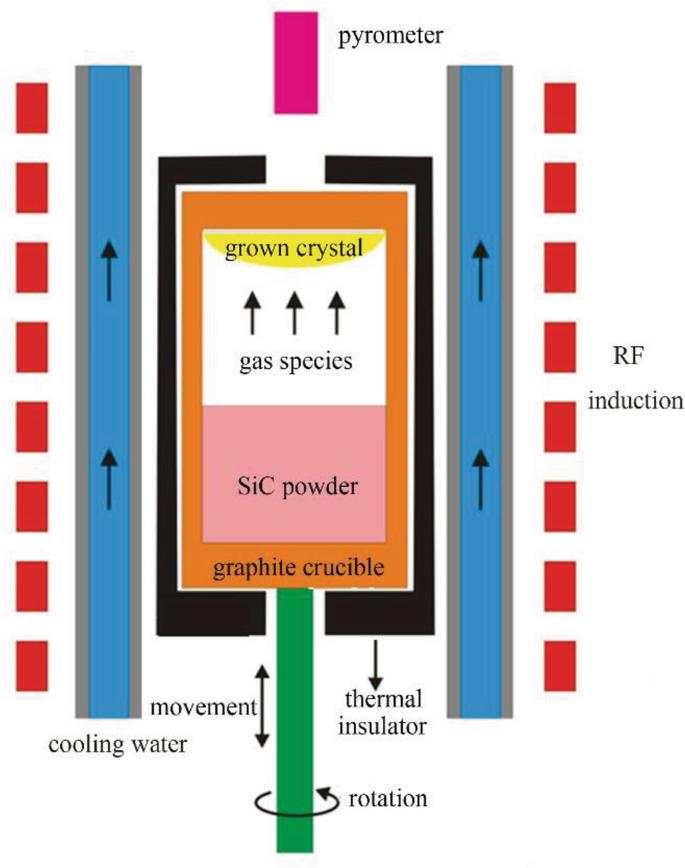

SiC கிரிஸ்டல் க்ரோத் (PVT)

TaC-பூசப்பட்ட க்ரூசிபிள்கள், விதை வைத்திருப்பவர்கள், வழிகாட்டி வளையங்கள் மற்றும் சிலுவை மோதிரங்கள் ஆகியவை இப்போது வெப்ப மண்டல வன்பொருளின் பயன்படுத்தக்கூடிய ஆயுளை நீட்டிக்கும் அதே வேளையில், வளர்ச்சி அறைக்குள் உள்ள அசுத்தங்களைக் குறைக்க பரவலாகப் பயன்படுத்தப்படுகின்றன.

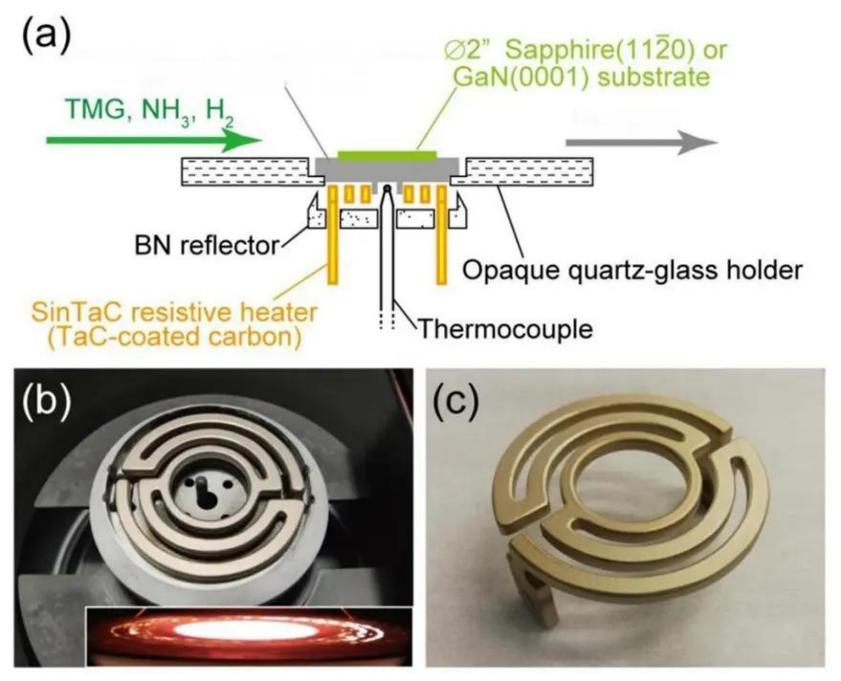

GaN MOCVD அமைப்புகள்

TaC பூச்சு கொண்ட கிராஃபைட் ஹீட்டர்கள் நிலையான வெப்ப வெளியீட்டை வழங்குகின்றன மற்றும் GaN எபிடாக்ஸியின் போது அம்மோனியா மற்றும் ஹைட்ரஜனில் இருந்து அரிப்பை எதிர்க்கின்றன, இது நீண்ட பிரச்சாரங்களில் சீரான வெப்பநிலை சுயவிவரங்களை பராமரிக்க உதவுகிறது.

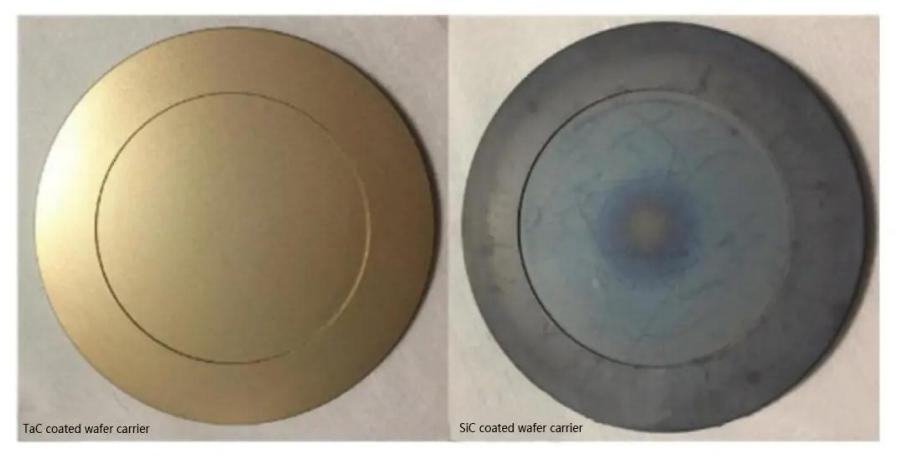

எபிடாக்சியல் சஸ்பெப்டர்கள் (வேஃபர் கேரியர்கள்)

சஸ்பெப்டர்கள் மீண்டும் மீண்டும் வெப்ப அதிர்ச்சிகள் மற்றும் அரிக்கும் வாயு வெளிப்பாட்டைக் காண்கிறார்கள். ஒரு TaC பூச்சு மேற்பரப்பு சிதைவு இல்லாமல் பல ரன்களைத் தக்கவைப்பதற்கான சிறந்த வாய்ப்பை வழங்குகிறது.

மற்ற உயர்-வெப்பநிலை குறைக்கடத்தி உபகரணங்கள்

கூடுதல் பயன்பாடுகளில் AlN படிக வளர்ச்சி, சிலிக்கான் எபிடாக்ஸி, பொது வெப்ப-புல கூறுகள் மற்றும் சில மேம்பட்ட பீங்கான் செயலாக்க கருவிகளும் அடங்கும்.

ஏன் CVD முறை முக்கியமானது

அனைத்து TaC பூச்சுகளும் சமமாக உருவாக்கப்படவில்லை. பல்வேறு படிவு நுட்பங்களில், CVD ஆனது செமிகண்டக்டர்-கிரேடு வேலைக்கான தங்கத் தரமாக பரவலாகக் கருதப்படுகிறது, ஏனெனில் இது வழங்குகிறது:

• மிக அதிக அடர்த்தி மற்றும் குறைந்த போரோசிட்டி
• சிறந்த தூய்மை (மாசு-உணர்திறன் செயல்முறைகளுக்கு முக்கியமானது)
• துல்லியமான, மீண்டும் மீண்டும் தடிமன் கட்டுப்பாடு
• சிக்கலான பகுதி வடிவவியலில் சீரான கவரேஜ்
• கிராஃபைட் அடி மூலக்கூறுக்கு உறுதியான பிணைப்பு

நிலைத்தன்மையும் நம்பகத்தன்மையும் உள்ள பயன்பாடுகளுக்கு, CVD தெளிவான தேர்வாக உள்ளது.

எதிர்நோக்குகிறோம்: TaC-கோடட் கிராஃபைட்டின் பங்கு

தொழில்துறையை நோக்கி நகரும் போது:

• 8 அங்குல SiC செதில்கள்
• அதிக ஆற்றல் கொண்ட GaN சாதனங்கள்
• மேலும் மேம்பட்ட கலவை குறைக்கடத்திகள்
• நீண்ட தயாரிப்பு பிரச்சாரங்கள்
• கடுமையான தூய்மை தேவைகள்

கிராஃபைட் கூறுகள் அதிக அழுத்தத்தை மட்டுமே எதிர்கொள்ளும். TaC பூச்சு ஒரு பாதுகாப்பு அடுக்குக்கு அப்பால் நகர்கிறது - இது அடுத்த தலைமுறை உற்பத்திக்கான முக்கிய செயலியாக பெருகிய முறையில் பார்க்கப்படுகிறது. விளைச்சலை அதிகரிப்பது, கருவி நேரத்தை அதிகரிப்பது மற்றும் பகுதி ஆயுளை நீட்டிப்பது ஆகியவற்றில் தீவிரமாக இருக்கும் நிறுவனங்கள் ஏற்கனவே TaC- பூசப்பட்ட கிராஃபைட்டை தங்கள் நீண்டகால செயல்முறை மேம்படுத்தலின் ஒரு மூலோபாய பகுதியாக பார்க்கின்றன.

முடிவுரை

TaC பூச்சுகளை ஏற்றுக்கொள்வது ஒரு எளிய யதார்த்தத்தைப் பிரதிபலிக்கிறது: குறைக்கடத்தித் தொழிலுக்கு எப்போதும் தேவைப்படும் நிலைமைகளைத் தொடரக்கூடிய பொருட்கள் தேவை. கிராஃபைட்டின் வெப்ப நன்மைகளை டான்டலம் கார்பைட்டின் இரசாயன மீள்தன்மையுடன் திருமணம் செய்துகொள்வதன் மூலம், CVD-TaC-பூசப்பட்ட பாகங்கள் மாசுபாட்டைக் குறைக்கவும், நீண்ட கூறு ஆயுட்காலம் மற்றும் அதிக நிலையான உற்பத்தி ஓட்டங்களுக்கு நடைமுறைப் பாதையை வழங்குகின்றன. படிக வளர்ச்சி மற்றும் எபிடாக்ஸி தொழில்நுட்பங்கள் தொடர்ந்து முன்னேறி வருவதால், TaC பூச்சுகள் பரந்த அளவிலான குறைக்கடத்தி உற்பத்திப் படிகளில் இன்னும் பெரிய பங்கை வகிக்கத் தயாராக உள்ளன.

அடிக்கடி கேட்கப்படும் கேள்விகள்

1. சாதாரண கிராஃபைட்டை விட TaC பூச்சு சிறந்ததா?

பெரும்பாலான உயர்-வெப்பநிலை குறைக்கடத்தி செயல்முறைகளுக்கு, ஆம்-TaC பூச்சு அரிப்பு, மாசுபாடு மற்றும் இயந்திர உடைகளுக்கு எதிராக குறிப்பிடத்தக்க சிறந்த பாதுகாப்பை வழங்குகிறது, இது பொதுவாக நீண்ட சேவை வாழ்க்கையாக மொழிபெயர்க்கிறது.

2. எந்தத் தொழில்கள் TaC- பூசப்பட்ட கிராஃபைட்டைப் பயன்படுத்துகின்றன?

SiC படிக வளர்ச்சி, GaN MOCVD, சிலிக்கான் எபிடாக்ஸி மற்றும் மேம்பட்ட வெப்ப-புல அமைப்புகள் உட்பட முதன்மையாக குறைக்கடத்தி உற்பத்தி.

3. TaCஐப் பயன்படுத்துவதற்கு CVD ஏன் விரும்பப்படுகிறது?

CVD அடர்த்தியான, உயர்-தூய்மை அடுக்குகளை சிறந்த ஒட்டுதல் மற்றும் தடிமன் சீரான தன்மையுடன் உருவாக்குகிறது—அதே கோரும் குறைக்கடத்தி பயன்பாடுகளுக்குத் தேவை.

4. எந்த வகையான கிராஃபைட் பாகங்களை TaC உடன் பூசலாம்?

வழக்கமான வேட்பாளர்களில் க்ரூசிபிள்கள், சஸ்பெப்டர்கள், விதை வைத்திருப்பவர்கள், வழிகாட்டி வளையங்கள், ஹீட்டர்கள், தட்டுகள் மற்றும் அதிக வெப்பநிலை மற்றும் எதிர்வினை வாயுக்களுக்கு வெளிப்படும் பிற கிராஃபைட் பாகங்கள் ஆகியவை அடங்கும்.
