செமிகண்டக்டர் எபிடாக்ஸியில் CVD பூச்சுகள்: பொறியியல் அளவுருக்கள், SiC/TaC தேர்வு மற்றும் தோல்வி கட்டுப்பாடு

ஆசிரியர் | பொறியாளர் நிக்வு | பொறியாளர், மேம்பட்ட பொருட்கள் பிரிவு, Vetek செமிகண்டக்டர்

அறிமுகம்: எபிடாக்ஸியில், பூசப்பட்ட கிராஃபைட் சஸ்செப்டர் அணு உலையின் வெப்ப, இரசாயன மற்றும் மாசுபாட்டின் எல்லையின் ஒரு பகுதியாகும். அதன் மதிப்பு பூச்சு தடிமனில் மட்டும் இல்லை, ஆனால் முடிக்கப்பட்ட பகுதி செதில் வெப்பநிலை, மேற்பரப்பு நிலைத்தன்மை மற்றும் வளர்ச்சி மற்றும் சுத்திகரிப்பு சுழற்சிகள் மூலம் மீண்டும் மீண்டும் மீண்டும் எவ்வாறு பாதுகாக்கிறது என்பதில் உள்ளது.

1. எபிடாக்ஸி செயல்முறை எல்லையாக CVD பூச்சு

முக்கிய முடிவு: மாறாத வெப்பநிலை, அழுத்தம் மற்றும் வாயு ஓட்டம், பூச்சு கடினத்தன்மை, வைப்புத்தொகை, பாக்கெட் வடிவியல் அல்லது இடைமுகச் சிதைவு ஆகியவை வெப்பப் பரிமாற்றம் மற்றும் மேற்பரப்பு வேதியியலை மாற்றும். எனவே பூசப்பட்ட சஸ்செப்டரை செயல்முறை-முக்கியமான உலை பாகமாக கருத வேண்டும், செயலற்ற செதில் வைத்திருப்பவராக அல்ல.

வழக்கமான வளர்ச்சி வெப்பநிலைகள் சுமையை விளக்குகின்றன: GaN MOCVD பெரும்பாலும் 1000–1100°C, Si எபிடாக்ஸி சுமார் 1050–1200°C, மற்றும் SiC எபிடாக்ஸி தோராயமாக 1500–1700°C. வேஃபர் வெப்பநிலை ஹீட்டர் பவர் மற்றும் சஸ்பெப்டர் வடிவியல், உமிழ்வு, பாக்கெட் ஆழம், சுழற்சி மற்றும் வாயு ஓட்டம் ஆகியவற்றைப் பொறுத்தது.

பிளானட்டரி MOCVD தடிமன், கலவை மற்றும் ஊக்கமருந்து சீரான தன்மையை மேம்படுத்த லேமினார் ஓட்டம் மற்றும் பல கேரியர் சுழற்சியைப் பயன்படுத்துகிறது.[1]

2. CVD SiC மற்றும் TaC பூச்சு அளவுருக்கள்

முக்கிய முடிவு: "100 μm பூச்சு" ஒரு முழுமையான குறைக்கடத்தி விவரக்குறிப்பு அல்ல. அடர்த்தி, தூய்மை, நுண் கட்டமைப்பு, கடினத்தன்மை, CTE, தடிமன் விநியோகம், ஒட்டுதல் மற்றும் குறைபாடு கட்டுப்பாடு ஆகியவை ஒன்றாகக் கருதப்பட வேண்டும், குறிப்பாக பாக்கெட்டுகள், விளிம்புகள், துளைகள் மற்றும் உள்ளூர் படிவு வேறுபடக்கூடிய நிழல் அம்சங்களில்.

பொறியியல் சங்கிலி:

CVD வெப்பநிலை / அழுத்தம் / வாயு விகிதம் → தானிய வளர்ச்சி → அடர்த்தி / கடினத்தன்மை / மன அழுத்தம் → பூச்சு வாழ்க்கை.

அதிக அழுத்தம் கரடுமுரடான மற்றும் போரோசிட்டியை அதிகரித்தது, அதே சமயம் அதிகப்படியான வெப்பநிலை கரடுமுரடான கட்டமைப்புகளை உருவாக்கியது.[3]

3. வெப்ப சீரான தன்மை மற்றும் ரன்-டு-ரன் மீண்டும் மீண்டும்

முக்கிய முடிவு: ஒரு பூச்சு பார்வைக்கு உரிக்கப்படுவதற்கு முன்பு செயல்முறை ஏற்றுக்கொள்ள முடியாததாகிவிடும். தடிமன் சறுக்கல், மந்தநிலை, டெபாசிட்கள் அல்லது கடினத்தன்மை மாற்றம் செதில்-க்கு-சஸ்பெப்டர் வெப்ப பரிமாற்றம் மற்றும் உமிழ்வை மாற்றும், வெப்பநிலை அல்லது இயக்க-இயக்க சறுக்கலை உருவாக்கும் போது கூறு இயந்திரத்தனமாக அப்படியே இருக்கும்.

செதில் வெப்ப சமநிலை:

Qtotal = Qconduction + Qradiation + Qconvection

பொருள் பண்புகள், மேற்பரப்பு நிலை மற்றும் வடிவியல் மூலம் பூசப்பட்ட சசெப்டர் இந்த விதிமுறைகளை பாதிக்கிறது. பாக்கெட் ஆழம் முக்கியமானது, ஏனெனில் பூச்சு கட்டமைப்பானது இறுதி செதில் இருக்கை வடிவவியலை மாற்றுகிறது.

ஒரு பாக்கெட்டைச் சுற்றி மாறுபடும் பெயரளவிலான 100 μm பூச்சு, உள்ளூர் வெப்பப் பாதை மற்றும் இறுதி பரிமாணங்களை மாற்றும். சிறிய மாறுபாடு தானாகவே சீரான தன்மையை ஏற்படுத்தாது, ஆனால் பூச்சுக்குப் பிந்தைய பாக்கெட் ஆழம் CTQ ஆக இருக்க வேண்டும்.

உற்பத்தியின் போது:

வளர்ச்சி வைப்பு + சுத்தப்படுத்துதல் + வெப்ப சுழற்சி

எனவே கூறு வாழ்நாள் செயல்முறை வரம்புகளால் வரையறுக்கப்பட வேண்டும்-வெறுமனே "தெரியும் உடைப்பு இல்லை" என்பதன் மூலம் அல்ல.

4. CVD SiC எதிராக CVD TaC தேர்வு

முக்கிய முடிவு: CVD SiC என்பது பல Si, GaN மற்றும் SiC எபிடாக்சி பாகங்களுக்கு அதன் முதிர்வு, தூய்மை மற்றும் கிராஃபைட்டுடன் இணக்கத்தன்மை காரணமாக நடைமுறை அடிப்படையாக உள்ளது. தீவிர வெப்பநிலை அல்லது Si நிறைந்த வேதியியல் SiC மந்தநிலையை சரிபார்க்கப்பட்ட வாழ்நாள்-கட்டுப்படுத்தும் பொறிமுறையாக மாற்றும்போது TaC கவர்ச்சிகரமானதாகிறது.

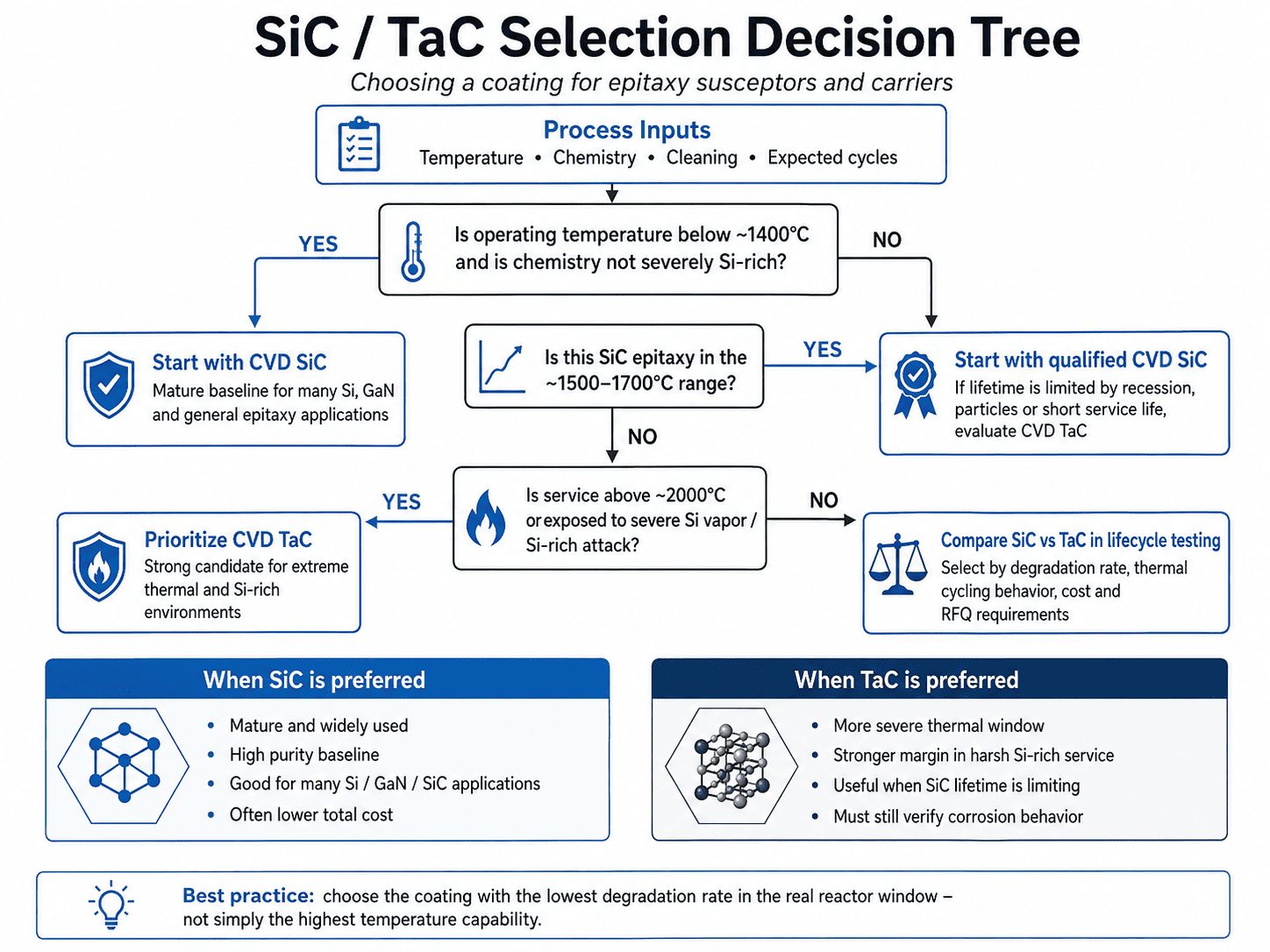

தேர்வு முடிவு TreeT < ~1400°C மற்றும் SiC வேதியியல் ரீதியாக இணக்கமாக உள்ளதா?

→ ஆம்: CVD SiC தகுதி.

→ இல்லை: தொடரவும்.

SiC எபிடாக்ஸி ~1500–1700°C?

→ நிரூபிக்கப்பட்ட SiC உடன் தொடங்கவும். மந்தநிலை, துகள்கள் அல்லது குறுகிய வாழ்க்கை ஆதிக்கம் செலுத்தினால், TaC ஐ ஒப்பிடுக.

>2000°C அல்லது கடுமையான Si-நீராவி வெளிப்பாடு?

→ TaC மதிப்பீட்டிற்கு முன்னுரிமை கொடுங்கள்.

TaC இரசாயன ரீதியாக அழிக்க முடியாதது. சிலிக்கான் நீராவியில் 1973 K இல், CVD TaC ஆனது TaSi₂/SiC எதிர்வினை தயாரிப்புகளை உருவாக்கியது; அதிகரித்த Si வெளிப்பாடு அரிப்பு ஆழம் மற்றும் கடினத்தன்மையை அதிகரித்தது.[4] எனவே, உண்மையான அணுஉலையில் உள்ள சிதைவு விகிதத்தின் அடிப்படையில் தேர்வு செய்யப்பட வேண்டும், உருகும் புள்ளி மட்டும் அல்ல.

5. CVD பூச்சு தோல்வி வழிமுறைகள்

முக்கிய முடிவு: பெரும்பாலான பூசப்பட்ட-தடுப்பான் தோல்விகள் இணைந்த வெப்ப அழுத்தம், படிவு சீரற்ற தன்மை, இரசாயன மந்தநிலை மற்றும் சுத்தம் செய்தல் அல்லது கையாளுதல் ஆகியவற்றால் எழுகின்றன. தோல்விப் பகுப்பாய்வானது, "பூச்சு உரிக்கப்படுவதை" நிறுத்துவதற்குப் பதிலாக, புலப்படும் குறைபாட்டை அதன் வேர் பொறிமுறையுடன் இணைக்க வேண்டும், பின்னர் செதில் அறிகுறியுடன் இணைக்க வேண்டும்.

பயனுள்ள முதல்-வரிசை வெப்ப-அழுத்த உறவு:

σ ≈ E × Δα × ΔT

E என்பது பூச்சு மாடுலஸ், Δα பூச்சு/அடி மூலக்கூறு CTE வேறுபாடு மற்றும் ΔT என்பது வெப்பப் பயணம். இதனால்தான் கிராஃபைட் CTE பொருத்தம் பூச்சு தூய்மையைப் போலவே முக்கியமானது.

ஆழமான பாக்கெட்டுகள், துளைகள் மற்றும் பள்ளங்கள் வெவ்வேறு முன்னோடி போக்குவரத்தைப் பெறலாம்:

உள்ளூர் மெல்லிய / நுண்துளை பூச்சு → வெப்ப / இரசாயன தாக்குதல் → கிராஃபைட் வெளிப்பாடு → அரிப்பு → துகள்கள் → செதில்-குறைபாடு ஆபத்து.

எனவே ஒரு கூறு வாழ்க்கையின் இயந்திர முடிவிற்கு முன் செயல்முறை முடிவை அடையலாம்.

6. தகுதி மற்றும் RFQ தேவைகள்

முக்கிய முடிவு: தகுதியானது அணு உலை நிலைகளை அளவிடக்கூடிய CTQகளாக மாற்றி முடிக்கப்பட்ட வடிவவியலில் அவற்றைச் சரிபார்க்க வேண்டும். பொருள் சான்றிதழ்கள் மட்டும் போதாது; பிரதிநிதித்துவ வளர்ச்சி மற்றும் துப்புரவு சுழற்சிகள் மூலம் மீண்டும் மீண்டும் பூச்சு ஒருமைப்பாடு, பரிமாணங்கள் மற்றும் வெப்ப/வேதியியல் நடத்தை ஆகியவை இலக்கு.

ஒரு நடைமுறை விவரக்குறிப்பு இருக்க வேண்டும்:

• பொருள்: கிராஃபைட் தரம், தூய்மை, CTE; பூச்சு கட்டம் மற்றும் தூய்மை.
• பூச்சு: தடிமன், உள்ளூர் வரம்புகள், கடினத்தன்மை, பின்ஹோல்/போரோசிட்டி அளவுகோல்கள், ஒட்டுதல் அல்லது வெப்ப-சுழற்சி அளவுகோல்கள்.
• வடிவியல்: பூச்சுக்குப் பிறகு பாக்கெட் ஆழம், தட்டையான தன்மை/ரன்அவுட், OD/ID, துளைகள் மற்றும் சுழற்சி தொடர்பான CTQகள்.
• செயல்முறை: செதில் அளவு, வெப்பநிலை, வாயுக்கள், அழுத்தம், வெப்பமூட்டும்/சுழற்சி முறை, துப்புரவு வேதியியல் மற்றும் எதிர்பார்க்கப்படும் சுழற்சிகள்.

பரிந்துரைக்கப்பட்ட சோதனைச் சாவடிகள்:

உள்வரும் → வரையறுக்கப்பட்ட வளர்ச்சி சுழற்சிகள் → சுத்தம் செய்தல் → வாழ்க்கையின் முடிவு.

இந்த சோதனைச் சாவடிகளை துகள் மற்றும் செதில் தரவுகளுடன் தொடர்புபடுத்துவது, காட்சி ஆய்வை விட மிகவும் பயனுள்ளதாக இருக்கும்.

7. அடிக்கடி கேட்கப்படும் கேள்விகள்

CVD SiC எவ்வளவு தடிமனாக இருக்க வேண்டும்?

சுமார் 100 μm என்பது ஒரு பயனுள்ள குறிப்பு, உலகளாவிய உகந்தது அல்ல. வடிவியல், அரிப்பு கொடுப்பனவு, மன அழுத்தம் மற்றும் பரிமாண சகிப்புத்தன்மை ஆகியவை இலக்கை தீர்மானிக்கின்றன.

தடிமனான பூச்சு எப்போதும் நீண்ட காலம் நீடிக்குமா?

இல்லை. இது அரிப்பு இருப்பை சேர்க்கிறது ஆனால் எஞ்சிய அழுத்தத்தையும் பரிமாண மாற்றத்தையும் அதிகரிக்கலாம்.

SiC பூச்சு ஏன் உரிகிறது?

வழக்கமான பங்களிப்பாளர்கள் CTE பொருத்தமின்மை, எஞ்சிய அழுத்தம், இடைமுக குறைபாடுகள், விளிம்பு வடிவியல், வெப்ப சைக்கிள் ஓட்டுதல், இரசாயன தாக்குதல் மற்றும் சுத்தம் சேதம்.

TaC எப்போது SiC ஐ மாற்ற வேண்டும்?

உயர்-வெப்பநிலை அல்லது Si-செறிவான தாக்குதல் ஆதிக்கம் செலுத்தும் SiC வாழ்நாள் வரம்பாக நிரூபிக்கப்பட்டால் மற்றும் TaC சிறந்த வாழ்க்கைச் சுழற்சி முடிவை அளிக்கிறது.

முடிவுரை

முக்கிய முடிவு: CVD- பூசப்பட்ட கிராஃபைட் எபிடாக்ஸி செயல்முறையின் ஒரு பகுதியாக தகுதி பெற்றிருக்க வேண்டும். இலக்கு உற்பத்தி முழுவதும் நிலையான வெப்ப, இரசாயன மற்றும் பரிமாண நடத்தை ஆகும், இதன் மூலம் மட்டுமே காணக்கூடிய சேதத்தை விட அளவிடக்கூடிய செயல்முறை CTQ களால் வாழ்க்கையின் முடிவு வரையறுக்கப்படுகிறது.

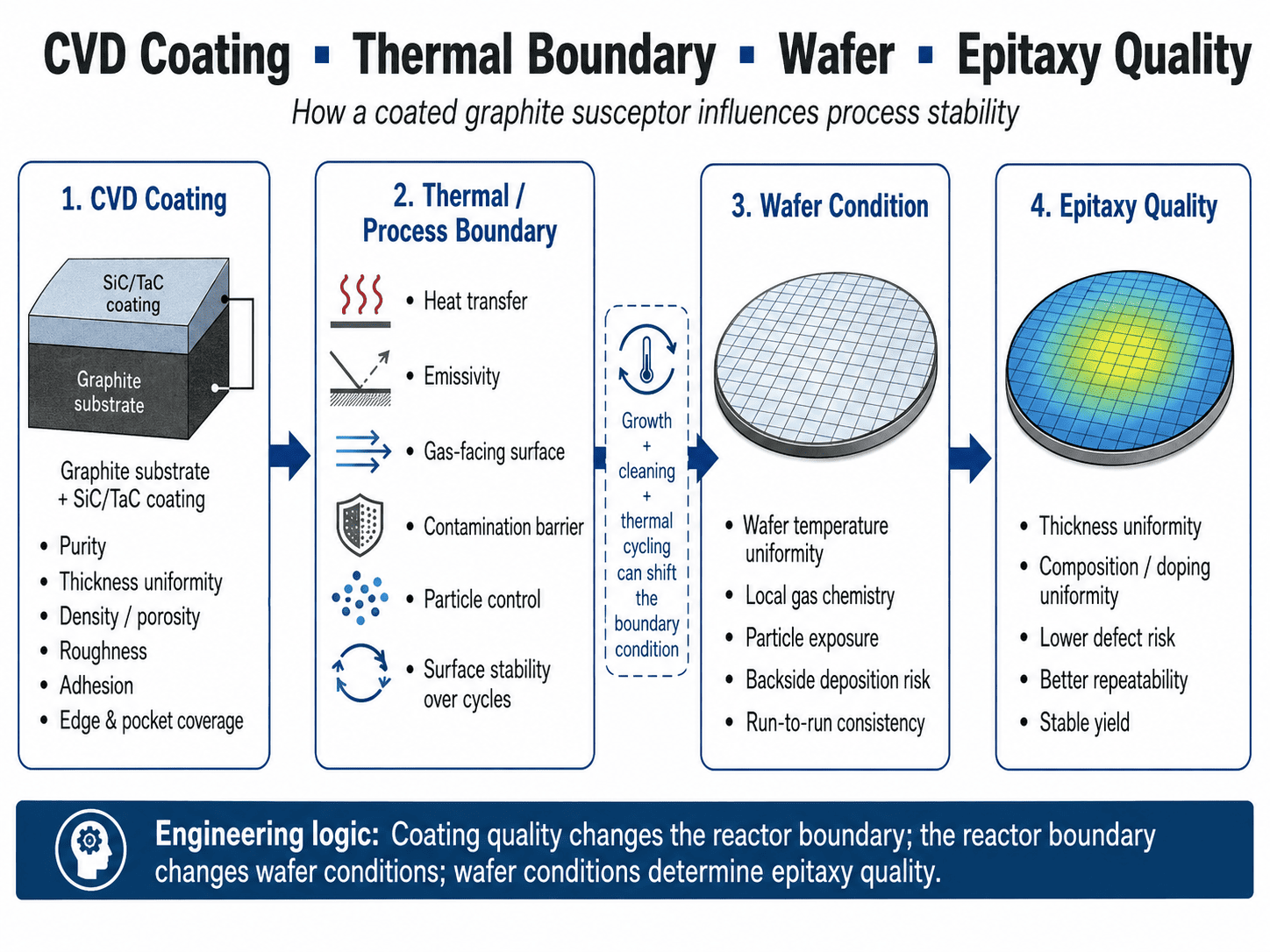

பொறியியல் சங்கிலி:

கிராஃபைட் அடி மூலக்கூறு → CVD மைக்ரோஸ்ட்ரக்சர் → முடிக்கப்பட்ட வடிவியல் → வெப்ப/வேதியியல் நிலைத்தன்மை → செதில் மீண்டும் மீண்டும்.

சிறந்த கேள்வி வெறுமனே "பூச்சு எவ்வளவு தடிமனாக உள்ளது?" ஆனால் "மீண்டும் மீண்டும் வளர்ச்சி, சுத்தம் செய்தல் மற்றும் வெப்பச் சுழற்சிகளுக்குப் பிறகு இந்தக் கூறு எவ்வாறு செயல்படும், மேலும் அதன் வாழ்க்கையின் முடிவை என்ன அளவிடக்கூடிய வரம்பு வரையறுக்கிறது?"

குறிப்புகள்

[1] AIXTRON SE, கிரகக் கோட்பாடு (MOCVD).

[2] SGL கார்பன், SIGRAFINE® SiC பூச்சு - பொருள் தரவு.

[3] Huo Y. மற்றும் பலர், அறிவியல் அறிக்கைகள் 16, 4150 (2026), "கிராஃபைட் அடி மூலக்கூறுகளில் CVD-SiC பூச்சுகளில் செயல்முறை-கட்டமைப்பு-சொத்து தொடர்பு பற்றிய ஆய்வு."

[4] Hao K. மற்றும் பலர், வெற்றிடம் 241, 114677 (2025), "கிராஃபைட் அடி மூலக்கூறுகளில் CVD TaC பூச்சுகளின் சிலிக்கான் நீராவி தூண்டப்பட்ட அரிப்பு வழிமுறைகள்."

பொறியாளர் Nickwu CVD பூச்சுகள் மற்றும் கார்பன் அடிப்படையிலான சூடான-மண்டலப் பொருட்களின் R&D இல் 15 வருட அனுபவம் கொண்டவர். 8 அங்குல SiC எபிடாக்ஸியில் பயன்படுத்தப்படும் சீனாவின் முதல் TaC-பூசப்பட்ட கிராஃபைட் பாகங்களுக்கு வெகுஜன உற்பத்தியை அறிமுகப்படுத்தும் திட்டத்தை அவர் வழிநடத்தினார். அவர் SiC படிக வளர்ச்சிக்கான பல சூடான-மண்டல வடிவமைப்பு மற்றும் தோல்வி பகுப்பாய்வு திட்டங்களில் பங்கேற்றுள்ளார் மற்றும் சூடான மண்டல பொருட்கள் தொடர்பான ஏழு கண்டுபிடிப்பு காப்புரிமைகளை பெற்றுள்ளார்.
