CVD சிலிக்கான் கார்பைடு பூச்சு கிராஃபைட்டில் எவ்வாறு டெபாசிட் செய்யப்படுகிறது?

A CVD சிலிக்கான் கார்பைடு (SiC) பூச்சுஒரு இரசாயன நீராவி படிவு உலைக்குள் கட்டுப்படுத்தப்பட்ட முன்னோடி வாயுக்களுக்கு சூடான கிராஃபைட் கூறுகளை வெளிப்படுத்துவதன் மூலம் உருவாகிறது. எதிர்வினை இனங்கள் கிராஃபைட் மேற்பரப்பை அடைகின்றன, அங்கு SiC அணுக்கருக்கள் மற்றும் அடர்த்தியான பாலிகிரிஸ்டலின் அடுக்காக வளரும். செமிகண்டக்டர் சஸ்பெப்டர்கள் மற்றும் செதில் கேரியர்களுக்கு, வெற்றிகரமான படிவு கிராஃபைட் தூய்மை, மேற்பரப்பு தயாரிப்பு, வெப்பநிலை, அழுத்தம், வாயு வேதியியல், வெகுஜன பரிமாற்றம், வடிவியல் மற்றும் வெப்ப-விரிவாக்க இணக்கத்தன்மை ஆகியவற்றைப் பொறுத்தது.

இலக்கு வெறுமனே கிராஃபைட்டை "மூடுவது" அல்ல, ஆனால் கட்டுப்படுத்தப்பட்ட தடிமன், கடினத்தன்மை, ஸ்டோச்சியோமெட்ரி மற்றும் இடைமுக ஒருமைப்பாடு கொண்ட உயர் தூய்மை செயல்முறை மேற்பரப்பை உருவாக்குவது.

1. கிராஃபைட் அடி மூலக்கூறு முதல் CVD-ரெடி மேற்பரப்பு வரை

அடி மூலக்கூறு தேர்வு, எந்திரம் மற்றும் சுத்திகரிப்பு ஆகியவற்றுடன் செயல்முறை தொடங்குகிறது.உயர் தூய்மை ஐசோஸ்டேடிக் கிராஃபைட்இயந்திரத்திறன், வெப்ப நிலைத்தன்மை மற்றும் ஒப்பீட்டளவில் சீரான நுண் கட்டமைப்பு ஆகியவற்றை ஒருங்கிணைப்பதால் இது பொதுவாகப் பயன்படுத்தப்படுகிறது.

முக்கிய அடி மூலக்கூறு காரணிகளில் தூய்மை, அடர்த்தி, போரோசிட்டி, தானிய அமைப்பு மற்றும் வெப்ப விரிவாக்கத்தின் குணகம் (CTE) ஆகியவை அடங்கும். சஸ்செப்டர்கள் மற்றும் செதில் கேரியர்களுக்கு, எந்திர துல்லியம் சமமாக முக்கியமானது, ஏனெனில் பாக்கெட் ஆழம், தட்டையானது, விளிம்பு வடிவியல் மற்றும் சுவர் தடிமன் ஆகியவை வாயு ஓட்டம் மற்றும் இறுதி வெப்ப நடத்தையை பாதிக்கலாம்.

ஒரு எளிமைப்படுத்தப்பட்ட வரிசை:

கிராஃபைட் தேர்வு → துல்லிய எந்திரம் → சுத்திகரிப்பு → மேற்பரப்பு தயாரித்தல் → CVD டெபாசிஷன் → ஆய்வு

படிவதற்கு முன், மேற்பரப்பு சுத்தமாகவும் அணுக்கருவுக்கு ஏற்றதாகவும் இருக்க வேண்டும். மாசுபாடு, தளர்வான துகள்கள் அல்லது உள்ளூர் மேற்பரப்பு சேதம் ஆரம்பகால SiC வளர்ச்சியைத் தொந்தரவு செய்யலாம், பின்னர் பலவீனமான பகுதிகள், பின்ஹோல்கள் அல்லது சீரற்ற பகுதிகளாக மாறும். எனவே அடி மூலக்கூறு தயாரித்தல் மற்றும் பூச்சு படிதல் ஆகியவை ஒரு ஒருங்கிணைந்த செயல்முறையாக கருதப்பட வேண்டும்.

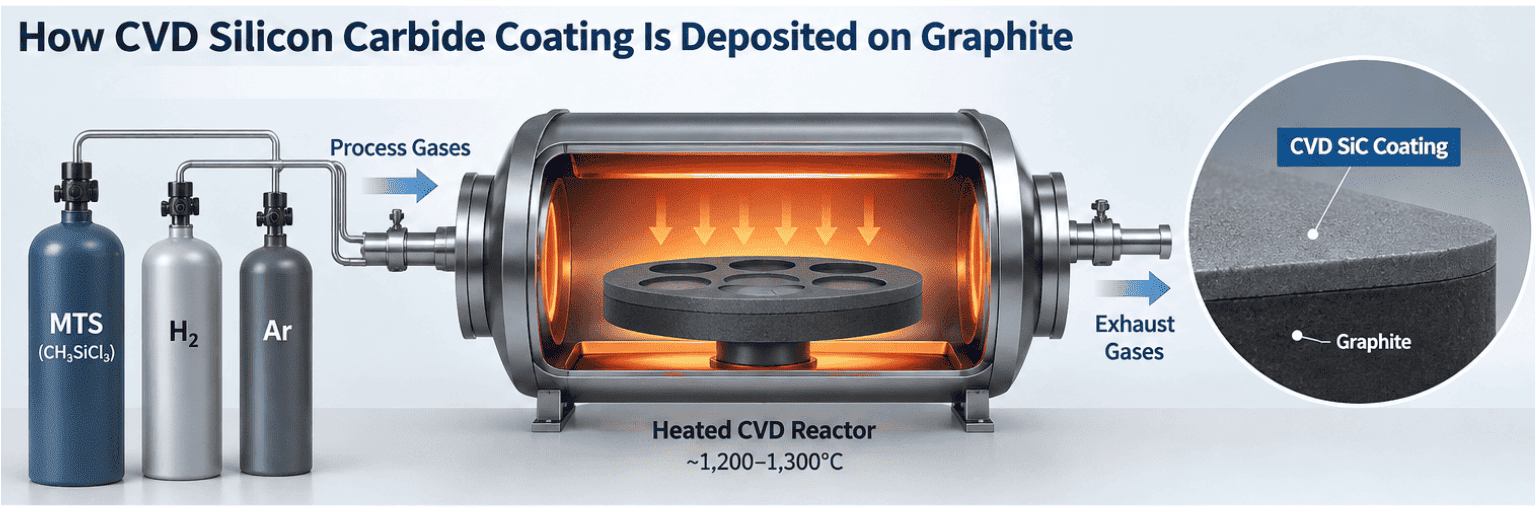

2. சிவிடி ரியாக்டரில் SiC எவ்வாறு உருவாகிறது

பரவலாக ஆய்வு செய்யப்பட்ட பாதை பயன்படுத்துகிறதுமெத்தில்ட்ரிக்ளோரோசிலேன் (MTS, CH3SiCl3)ஒற்றை மூல சிலிக்கான் மற்றும் கார்பன் முன்னோடியாக, வாயு அமைப்பில் ஹைட்ரஜன் மற்றும் பெரும்பாலும் ஆர்கானுடன். அதிக வெப்பநிலையில், வாயு-கட்டம் மற்றும் மேற்பரப்பு எதிர்வினைகள் மூலம் MTS சிதைகிறது. எதிர்வினை இனங்கள் எல்லை அடுக்கு வழியாக கொண்டு செல்லப்படுகின்றன, சூடான கிராஃபைட் மேற்பரப்பில் உறிஞ்சப்படுகின்றன, எதிர்வினையாற்றுகின்றன மற்றும் திடமான SiC ஐ உருவாக்குகின்றன, அதே நேரத்தில் ஆவியாகும் துணை தயாரிப்புகள் அகற்றப்படுகின்றன.

படிவு வரிசையை இவ்வாறு எளிமைப்படுத்தலாம்:

முன்னோடி விநியோகம் → எரிவாயு போக்குவரத்து → எல்லை-அடுக்கு பரவல் → மேற்பரப்பு உறிஞ்சுதல் → அணுக்கரு → தானிய வளர்ச்சி

கிராஃபைட்டில் வணிகரீதியான CVD SiC படிவு பொதுவாக மேலே செய்யப்படுகிறது1,200°C; SGL கார்பன் ஒரு பொதுவான வரம்பைப் புகாரளிக்கிறது1,200–1,300°Cஅதன் செயல்முறைக்கு.

ஏ 2026அறிவியல் அறிக்கைகள்MTS-H2 அமைப்பைப் பயன்படுத்தி ஆய்வு செய்யப்பட்டது1,100–1,350°Cமற்றும் அருகில் ஒரு மாற்றம் அடையாளம்1,180°Cவலுவான மேற்பரப்பு-எதிர்வினைக் கட்டுப்பாடு மற்றும் போக்குவரத்து மற்றும் பரவல் பெருகிய முறையில் முக்கியத்துவம் பெறும் ஆட்சி ஆகியவற்றுக்கு இடையே.

குறைந்த வெப்பநிலையில், மேற்பரப்பு-எதிர்வினை இயக்கவியல் படிவுகளை கட்டுப்படுத்தலாம். வெப்பநிலை அதிகரிக்கும் போது, ​​முன்னோடி சிதைவு துரிதப்படுத்தப்படுகிறது. மேற்பரப்பு எதிர்வினைகள் போதுமான அளவு வேகமாக இருந்தால், வாயு எல்லை அடுக்கு வழியாக எதிர்வினை உயிரினங்களின் போக்குவரத்து மிகவும் முக்கியமானது.

சிக்கலான சஸ்செப்டர்களுக்கு, பூச்சு சீரானதாகவும் உள்ளதுதிரவ இயக்கவியல் பிரச்சனை.

3. வளர்ச்சி, தடிமன் மற்றும் சீரான தன்மையை எது கட்டுப்படுத்துகிறது?

CVD SiC தரமானது பல இணைந்த மாறிகளால் தீர்மானிக்கப்படுகிறது, ஒரு "சிறந்த" வெப்பநிலையால் அல்ல.

வெப்பநிலை வலுவாக உருவ அமைப்பை பாதிக்கிறது. 2026 ஆய்வில், படிவு அருகில்1,200°Cசோதனை நிலைமைகளின் கீழ் அடர்த்தியான, நன்கு வரையறுக்கப்பட்ட β-SiC தானியங்களை உற்பத்தி செய்தது, அதே நேரத்தில் அதிகப்படியான வெப்பநிலை கரடுமுரடான கட்டமைப்புகளை ஊக்குவிக்கிறது.

எரிவாயு கலவை சமமாக முக்கியமானது. MTS-H2 அமைப்பில், ஹைட்ரஜன்-க்கு-MTS விகிதம் கார்பன் மற்றும் சிலிக்கான் கொண்ட எதிர்வினை பாதைகளை மாற்றுகிறது. மேற்கோள் காட்டப்பட்ட ஆய்வானது ஸ்டோச்சியோமெட்ரிக் Si/C க்கு அருகில் பெறப்பட்டதுH2/MTS மோலார் விகிதம் சுமார் 10அதன் நிபந்தனைகளின் கீழ்; இது ஒரு ஆராய்ச்சி உதாரணமாகக் கருதப்பட வேண்டும், உலகளாவிய தொழில்துறை செய்முறையாக அல்ல.

எதிர்வினை இனங்கள் சிக்கலான அம்சங்களை எவ்வாறு அடைகின்றன என்பதை அழுத்தம் மற்றும் வாயு வேகம் பாதிக்கிறது. கூர்மையான மூலைகள், ஆழமான பாக்கெட்டுகள், பள்ளங்கள் மற்றும் கவசப் பரப்புகள் பல்வேறு உள்ளூர் எல்லை-அடுக்கு நிலைகளை உருவாக்கலாம், எனவே ஒரு தட்டையான கூப்பனில் ஒரு பூச்சு சீருடை பல-பாக்கெட் சசெப்டரில் சீரற்றதாக மாறலாம்.

இதனாலேயேCFD மற்றும் உலை ஓட்டம் மேம்படுத்தல்சிக்கலான குறைக்கடத்தி பாகங்களுக்கு பயனுள்ளதாக இருக்கும்.

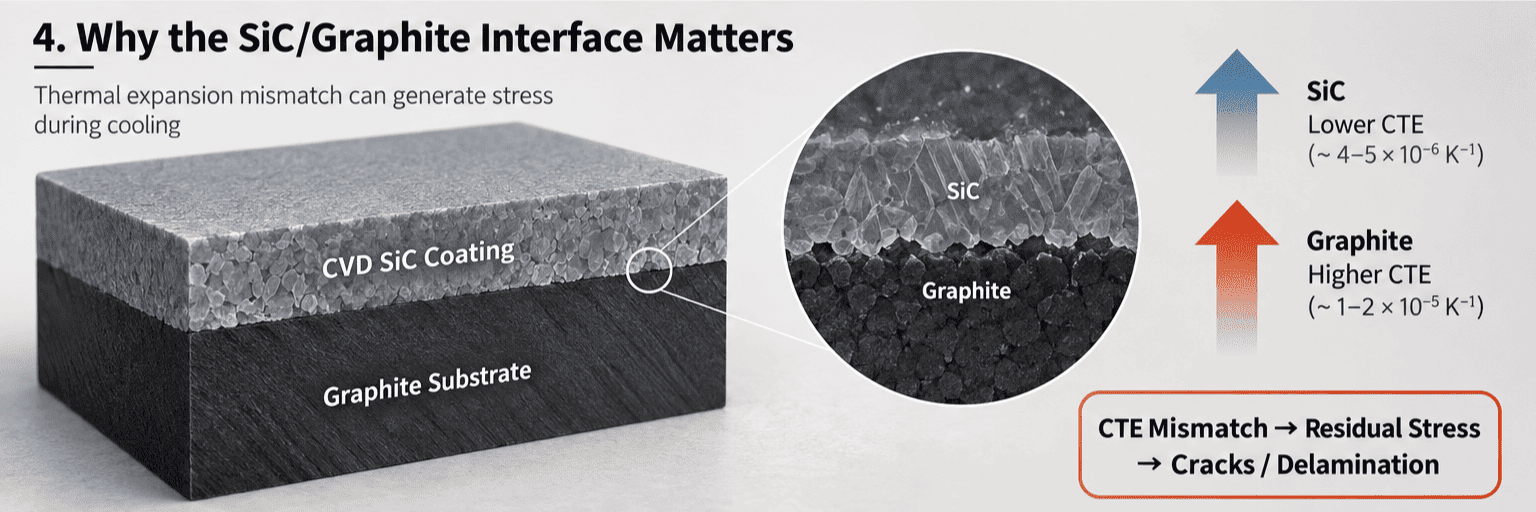

4. ஏன் SiC/கிராஃபைட் இடைமுகம் முக்கியமானது

SiC/கிராஃபைட் இடைமுகம் பூச்சு வாழ்நாளின் முக்கிய நிர்ணயம் ஆகும்.

SiC அதிக வெப்பநிலையில் டெபாசிட் செய்யப்படுகிறது, மேலும் எபிடாக்ஸி அல்லது MOCVD இன் போது கூறு மீண்டும் மீண்டும் வெப்பம் மற்றும் குளிர்ச்சியை அனுபவிக்கிறது. கிராஃபைட் மற்றும் SiC ஆகியவை ஒரே மாதிரியாக விரிவடையாததால், குளிர்ச்சி மற்றும் சைக்கிள் ஓட்டுதலின் போது வெப்ப விகாரம் உருவாகிறது.

ஒரு எளிமையான தோல்வி பாதை:

CTE பொருத்தமின்மை + எஞ்சிய அழுத்தம் → மைக்ரோகிராக் → டிலமினேஷன் → துகள்கள் / வெளிப்பட்ட கிராஃபைட்

எனவே நல்ல பூச்சு வடிவமைப்பிற்கு பொருத்தமான வெப்ப-விரிவாக்க நடத்தை, கட்டுப்படுத்தப்பட்ட மேற்பரப்பு நிலை மற்றும் அதிகப்படியான அழுத்தத்தைத் தவிர்க்கும் படிவு செயல்முறை ஆகியவற்றைக் கொண்ட கிராஃபைட் தரம் தேவைப்படுகிறது.

ஏ 2026செராமிக்ஸ் இன்டர்நேஷனல்கிராஃபைட்டில் CVD SiC ஐ ஆய்வு செய்த ஆய்வில் படிவு வெப்பநிலை பூச்சு நுண் கட்டமைப்பு மற்றும் இடைமுக ஒட்டுதலை பாதிக்கிறது என்பதைக் காட்டுகிறது.

தடிமன் கூட முக்கியமானது. ஒரு தடிமனான அடுக்கு பாதுகாப்பு தடையை அதிகரிக்கலாம், ஆனால் அது கூறுகளின் பரிமாணங்களை மாற்றலாம் மற்றும் திரட்டப்பட்ட அழுத்தத்தை அதிகரிக்கும். குறைக்கடத்தி பாகங்களுக்கு, பூச்சு தடிமன் வடிவியல், தட்டையான தன்மை, மேற்பரப்பு பூச்சு மற்றும் எதிர்பார்க்கப்படும் வெப்ப சுழற்சிகளுடன் ஒன்றாகக் கருதப்பட வேண்டும்.

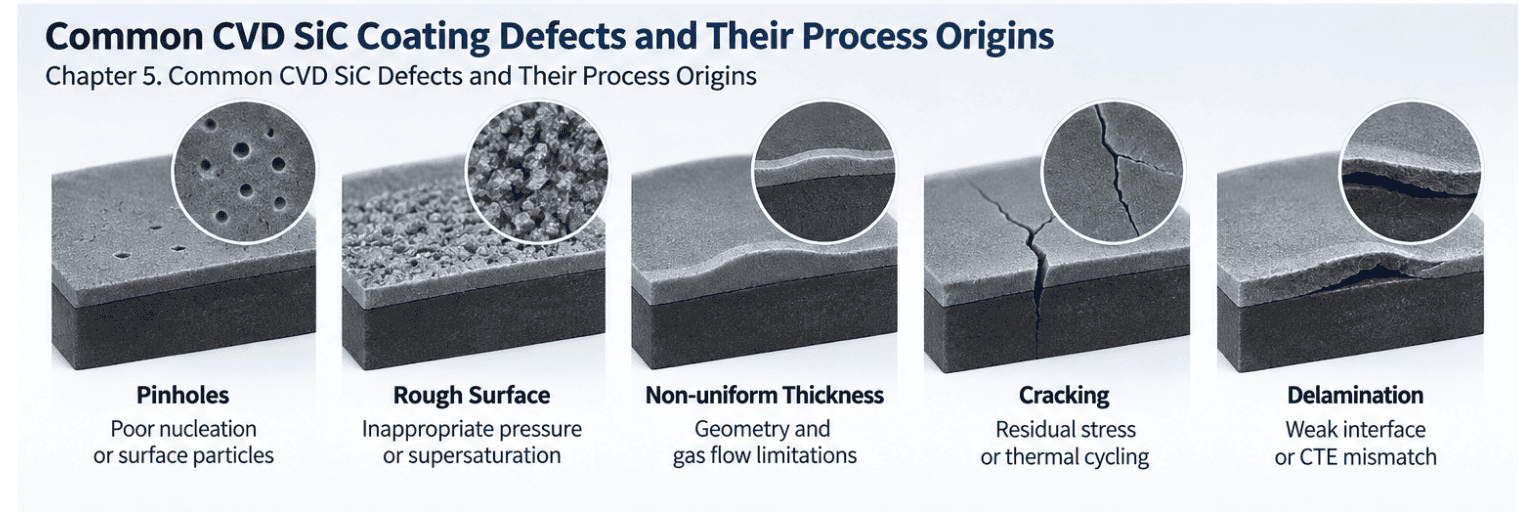

5. பொதுவான CVD SiC குறைபாடுகள் மற்றும் அவற்றின் செயல்முறை தோற்றம்

காணக்கூடிய அறிகுறியை அதன் வளர்ச்சி பொறிமுறையுடன் இணைப்பதன் மூலம் பூச்சு குறைபாடுகள் சிறப்பாக புரிந்து கொள்ளப்படுகின்றன.

படிகள், மூலைகள், குருட்டுப் பகுதிகள் மற்றும் செதில் பாக்கெட்டுகள் வாயு ஓட்டத்தைத் தொந்தரவு செய்யலாம். ஒரு கவசப் பகுதியை அடைவதற்கு முன் எதிர்வினை இனங்கள் குறைந்துவிட்டால், உள்ளூர் படிவு விகிதம் குறையும். மாறாக, உள்நாட்டில் அதிக நிறைவுற்றது கரடுமுரடான அல்லது குறைபாடுள்ள வளர்ச்சியை ஊக்குவிக்கலாம்.

குறிக்கோள் அதிக படிவு விகிதம் அல்ல. செமிகண்டக்டர் பூச்சுக்கு இடையில் சமநிலை தேவைப்படுகிறதுஅடர்த்தி, தூய்மை, ஸ்டோச்சியோமெட்ரி, மேற்பரப்பு கடினத்தன்மை, தடிமன் சீரான தன்மை மற்றும் இடைமுக ஒருமைப்பாடு.

மல்டி-பாக்கெட் MOCVD கேரியர்கள் மற்றும் எபிடாக்ஸி சஸ்செப்டர்களுக்கு இது மிகவும் முக்கியமானது, அங்கு ஒரே கூறு முழுவதும் வெவ்வேறு உள்ளூர் ஓட்ட நிலைகள் இருக்கலாம்.

6. CVD பூச்சு முதல் செமிகண்டக்டர்-கிரேடு பாகம் வரை

படிந்த பிறகு, பூச்சு ஒரு தனிமைப்படுத்தப்பட்ட பொருளாக இல்லாமல் முடிக்கப்பட்ட கூறுகளின் பகுதியாக மதிப்பிடப்பட வேண்டும்.

விண்ணப்பத்தைப் பொறுத்து, தகுதி பின்வருவனவற்றை உள்ளடக்கியிருக்கலாம்:

l Dஅபரிமிதமான ஆய்வு மற்றும் தட்டையான தன்மை;

l Cஓட்டிங் தடிமன் மற்றும் தடிமன் சீரான தன்மை;

l Surface கடினத்தன்மை;

l Mவிரிசல், துளைகள் அல்லது அசாதாரண தானியங்களுக்கான ஐக்ரோஸ்கோபி;

l Pஹேஸ் அல்லது மைக்ரோஸ்ட்ரக்சர் பகுப்பாய்வு;

l Pசிறுநீர் சரிபார்ப்பு;

l Tஇனம் மற்றும் ஆய்வு ஆவணங்கள்.

எபிடாக்ஸி மற்றும் MOCVD க்கு, பூச்சு உண்மையான செயல்முறை சூழலையும் வாழ வேண்டும். படிவு முடிந்த உடனேயே ஏற்றுக்கொள்ளக்கூடியதாகத் தோன்றும் பூச்சு மீண்டும் மீண்டும் வெப்ப சுழற்சிகள், தீவிரமான சுத்தம் வேதியியல் அல்லது உள்ளூர்மயமாக்கப்பட்ட உலை நிலைமைகளின் கீழ் இன்னும் சிதைந்து போகலாம்.

எனவே பொறியியல் சங்கிலியை இவ்வாறு சுருக்கமாகக் கூறலாம்:

CVD செய்முறை → பூச்சு அமைப்பு → இடைமுகத் தரம் → கூறு வடிவியல் → வெப்ப / இரசாயன நிலைத்தன்மை → வேஃபர் செயல்முறை செயல்திறன்

CVD SiC பூச்சு ஏன் பயன்படுத்தப்பட வேண்டும் என்பதை இந்த உறவு விளக்குகிறதுபெயரளவு பூச்சு தடிமன் மட்டும் இல்லாமல் செயல்திறன் தொடர்புடைய அளவுருக்கள்.

ஒரு சஸ்செப்டர் அல்லது வேஃபர் கேரியருக்கு, பூச்சு தரமானது கிராஃபைட் தரம், துல்லியமான எந்திரம் மற்றும் கூறு வடிவவியலுடன் இணைந்து நிலையான வெப்ப நடத்தை, குறைந்த மாசுபாடு மற்றும் மீண்டும் மீண்டும் செய்யக்கூடிய குறைக்கடத்தி செயலாக்கத்தை ஆதரிக்க வேண்டும்.

அடிக்கடி கேட்கப்படும் கேள்விகள் / RFQ

1. கிராஃபைட்டில் CVD SiC பூச்சுக்கு பொதுவாக என்ன முன்னோடி பயன்படுத்தப்படுகிறது?
Methyltrichlorosilane (MTS) சிலிக்கான் மற்றும் கார்பன் இரண்டையும் கொண்டிருப்பதால் பரவலாக ஆய்வு செய்யப்படுகிறது. உண்மையான உற்பத்தி வேதியியல் மற்றும் படிவு செய்முறைகள் உற்பத்தியாளர், அணுஉலை மற்றும் பயன்பாடு ஆகியவற்றைப் பொறுத்து மாறுபடும்.

2. கிராஃபைட்டில் CVD SiC ஐ வைப்பதற்கு என்ன வெப்பநிலை பயன்படுத்தப்படுகிறது?
வணிக மற்றும் ஆராய்ச்சி செயல்முறைகள் பொதுவாக 1,200°Cக்கு மேல் செயல்படும், ஆனால் உகந்த வெப்பநிலை அணுஉலை வடிவமைப்பு, அழுத்தம், முன்னோடி வேதியியல், கிராஃபைட் தரம் மற்றும் தேவையான பூச்சு அமைப்பு ஆகியவற்றைப் பொறுத்தது.

3. SiC பூச்சு தடிமன் சீரான தன்மையை எது கட்டுப்படுத்துகிறது?
வாயு ஓட்டம், அழுத்தம், கூறு வடிவியல், படிவு நேரம், வெப்பநிலை விநியோகம் மற்றும் முன்னோடி போக்குவரத்து அனைத்தும். ஆழமான பாக்கெட்டுகள், மூலைகள் மற்றும் கவச மேற்பரப்புகள் உள்ளூர் வெகுஜன-பரிமாற்ற நிலைமைகளுக்கு குறிப்பாக உணர்திறன் கொண்டவை.

4. CVD SiC பூச்சு ஏன் விரிசல் அல்லது சிதைவை ஏற்படுத்தும்?
வழக்கமான பங்களிப்பாளர்களில் எஞ்சிய அழுத்தம், கிராஃபைட்/SiC CTE பொருத்தமின்மை, போதிய இடைமுகம் தயாரித்தல், பூச்சு நுண் கட்டமைப்பு குறைபாடுகள் மற்றும் மீண்டும் மீண்டும் வெப்ப சுழற்சி ஆகியவை அடங்கும்.

5. CVD SiC பூச்சு RFQக்கு என்ன தகவல் வழங்கப்பட வேண்டும்?
2D வரைதல் அல்லது 3D மாதிரி, கூறு செயல்பாடு, உலை மாதிரி, செயல்முறை நிலைமைகள், கிராஃபைட் தேவை, பூச்சு தடிமன், மேற்பரப்பு கடினத்தன்மை, பரிமாண சகிப்புத்தன்மை, ஆய்வு தேவைகள் மற்றும் தேவையான அளவு ஆகியவற்றை வழங்கவும்.

குறிப்புகள்

1. எஸ்ஜிஎல் கார்பன்.SIGRAFINE® SiC பூச்சு — ஐசோஸ்டேடிக் கிராஃபைட், பூச்சு வெப்பநிலை மற்றும் வெப்ப-விரிவாக்க பொருத்தம் மீது CVD SiC படிவு.

2. Huo, Y. மற்றும் பலர்.கிராஃபைட் அடி மூலக்கூறுகளில் CVD-SiC பூச்சுகளில் செயல்முறை-கட்டமைப்பு-சொத்து தொடர்பு பற்றிய ஆய்வு. அறிவியல் அறிக்கைகள், தொகுதி. 16, பிரிவு 4150, 2026.

3. மா, கே. மற்றும் பலர்.கிராஃபைட் அடி மூலக்கூறுகளில் CVD-SiC பூச்சுகளின் இடைமுக ஒட்டுதல்: நுண் கட்டமைப்பு மற்றும் இயந்திர பண்புகளில் வெப்பநிலையின் பங்கு. செராமிக்ஸ் இன்டர்நேஷனல், தொகுதி. 52, 2026.

4. ஜு, டி., ஹிங், பி., பிரவுன், பி., சஹாய், ஒய்.இரசாயன நீராவி படிவு மூலம் கிராஃபைட்டில் வளர்க்கப்படும் சிலிக்கான் கார்பைடு பூச்சுகளின் சிறப்பியல்பு. ஜர்னல் ஆஃப் மெட்டீரியல் ப்ராசசிங் டெக்னாலஜி, தொகுதி. 48, 1995.
