சிலிக்கான் கார்பைடு படிக வளர்ச்சி என்றால் என்ன?

Sic | சிலிக்கான் கார்பைடு படிக வளர்ச்சியின் கொள்கை

இயற்கையில், படிகங்கள் எல்லா இடங்களிலும் உள்ளன, அவற்றின் விநியோகமும் பயன்பாடும் மிகவும் விரிவானவை. மற்றும் வெவ்வேறு படிகங்கள் வெவ்வேறு கட்டமைப்புகள், பண்புகள் மற்றும் தயாரிப்பு முறைகளைக் கொண்டுள்ளன. ஆனால் அவற்றின் பொதுவான அம்சம் என்னவென்றால், படிகத்தில் உள்ள அணுக்கள் தவறாமல் அமைக்கப்பட்டிருக்கின்றன, மேலும் ஒரு குறிப்பிட்ட கட்டமைப்பைக் கொண்ட லட்டு பின்னர் முப்பரிமாண இடத்தில் அவ்வப்போது அடுக்கி வைப்பதன் மூலம் உருவாகிறது. எனவே, படிக பொருட்களின் தோற்றம் பொதுவாக ஒரு வழக்கமான வடிவியல் வடிவத்தை அளிக்கிறது.

சிலிக்கான் கார்பைடு ஒற்றை படிக அடி மூலக்கூறு பொருள் (இனி SIC அடி மூலக்கூறு என குறிப்பிடப்படுகிறது) ஒரு வகையான படிகப் பொருட்களும் ஆகும். இது பரந்த பேண்ட்கேப் குறைக்கடத்தி பொருளுக்கு சொந்தமானது, மேலும் உயர் மின்னழுத்த எதிர்ப்பு, அதிக வெப்பநிலை எதிர்ப்பு, அதிக அதிர்வெண், குறைந்த இழப்பு போன்றவற்றின் நன்மைகளைக் கொண்டுள்ளது. இது உயர் சக்தி மின்னணு சாதனங்கள் மற்றும் மைக்ரோவேவ் ஆர்எஃப் சாதனங்களைத் தயாரிப்பதற்கான ஒரு அடிப்படை பொருள்.

SIC இன் படிக அமைப்பு

SIC என்பது ஒரு IV-IV கலவை குறைக்கடத்தி பொருளாகும், இது 1: 1 என்ற ஸ்டோச்சியோமெட்ரிக் விகிதத்தில் கார்பன் மற்றும் சிலிக்கான் ஆகியவற்றைக் கொண்டது, மேலும் அதன் கடினத்தன்மை வைரத்திற்கு அடுத்ததாக உள்ளது.

கார்பன் மற்றும் சிலிக்கான் அணுக்கள் இரண்டும் 4 வேலன்ஸ் எலக்ட்ரான்களைக் கொண்டுள்ளன, அவை 4 கோவலன்ட் பிணைப்புகளை உருவாக்குகின்றன. SIC படிகத்தின் அடிப்படை கட்டமைப்பு அலகு, SIC டெட்ராஹெட்ரான், சிலிக்கான் மற்றும் கார்பன் அணுக்களுக்கு இடையிலான டெட்ராஹெட்ரல் பிணைப்பிலிருந்து எழுகிறது. சிலிக்கான் மற்றும் கார்பன் அணுக்கள் இரண்டின் ஒருங்கிணைப்பு எண் 4, அதாவது ஒவ்வொரு கார்பன் அணுவிலும் அதைச் சுற்றி 4 சிலிக்கான் அணுக்கள் உள்ளன, மேலும் ஒவ்வொரு சிலிக்கான் அணுவிலும் அதைச் சுற்றி 4 கார்பன் அணுக்கள் உள்ளன.

ஒரு படிகப் பொருளாக, SIC அடி மூலக்கூறு அணு அடுக்குகளின் அவ்வப்போது அடுக்கின் சிறப்பியல்புகளையும் கொண்டுள்ளது. Si-C Diatotical அடுக்குகள் [0001] திசையில் அடுக்கி வைக்கப்பட்டுள்ளன. அடுக்குகளுக்கு இடையிலான பிணைப்பு ஆற்றலில் சிறிய வேறுபாட்டைக் குறைத்து, அணு அடுக்குகளுக்கு இடையில் வெவ்வேறு இணைப்பு முறைகள் எளிதாக உருவாக்கப்படுகின்றன, இது 200 SIC பாலிட்டிப்களுக்கு வழிவகுக்கிறது. பொதுவான பாலிடிப்களில் 2H-SIC, 3C-SIC, 4H-SIC, 6H-SIC, 15R-SIC, முதலியன அடங்கும். அவற்றில், "ABCB" வரிசையில் அடுக்கி வைக்கும் வரிசை 4H பால்டைப் என்று அழைக்கப்படுகிறது. SIC இன் வெவ்வேறு பாலிட்டிப்கள் ஒரே வேதியியல் கலவையைக் கொண்டிருந்தாலும், அவற்றின் இயற்பியல் பண்புகள், குறிப்பாக பேண்ட்கேப் அகலம், கேரியர் இயக்கம் மற்றும் பிற பண்புகள் முற்றிலும் வேறுபட்டவை. மற்றும் 4H பாலிடைப்பின் பண்புகள் குறைக்கடத்தி பயன்பாடுகளுக்கு மிகவும் பொருத்தமானவை.

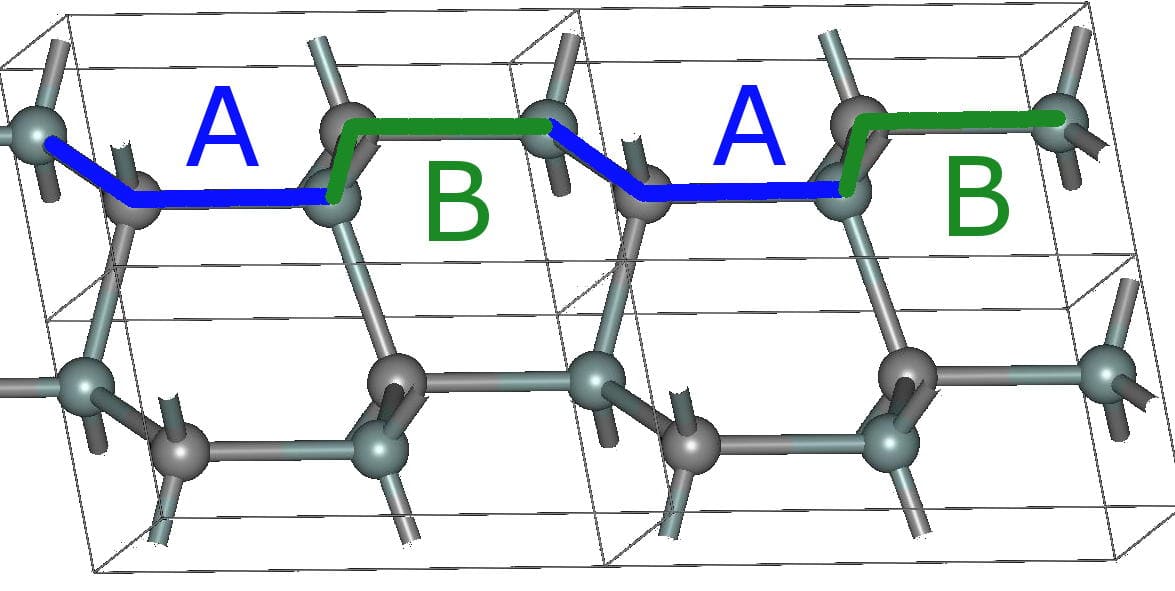

2H-SIC

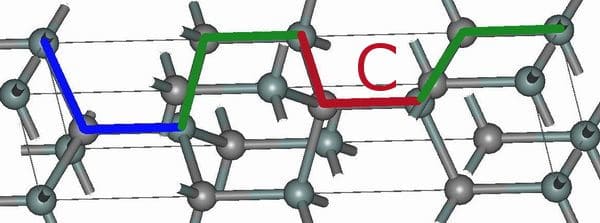

4H-SIC

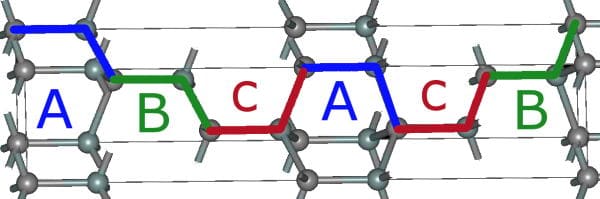

6H-SIC

வெப்பநிலை மற்றும் அழுத்தம் போன்ற வளர்ச்சி அளவுருக்கள் வளர்ச்சி செயல்பாட்டின் போது 4H-SIC இன் நிலைத்தன்மையை கணிசமாக பாதிக்கின்றன. ஆகையால், உயர் தரம் மற்றும் சீரான தன்மையுடன் ஒற்றை படிகப் பொருளைப் பெறுவதற்கு, வளர்ச்சி வெப்பநிலை, வளர்ச்சி அழுத்தம் மற்றும் வளர்ச்சி விகிதம் போன்ற அளவுருக்கள் தயாரிப்பின் போது துல்லியமாக கட்டுப்படுத்தப்பட வேண்டும்.

SIC இன் தயாரிப்பு முறை: உடல் நீராவி போக்குவரத்து முறை (பிரைவேட்)

தற்போது. மற்றும் பி.வி.டி என்பது தொழில்துறை வெகுஜன உற்பத்திக்கு ஏற்ற ஒரு முக்கிய முறையாகும்.

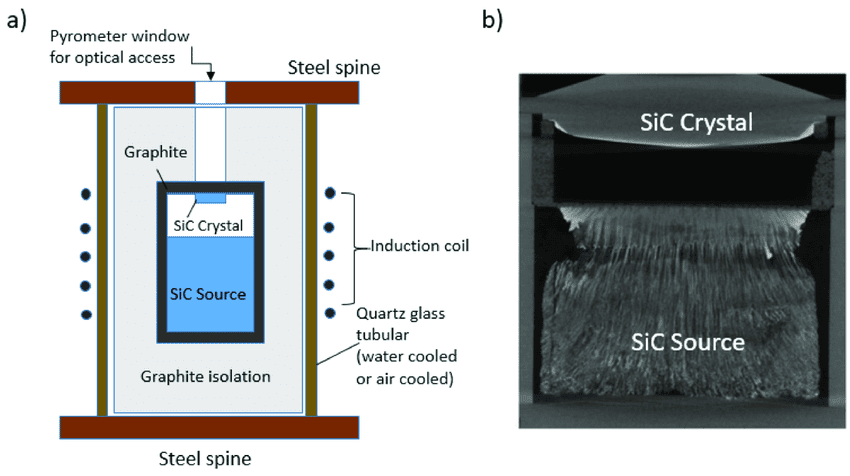

(அ) ​​எஸ்.ஐ.சி பவுல்களுக்கான பி.வி.டி வளர்ச்சி முறையின் ஓவியம் மற்றும்

(ஆ) பி.வி.டி வளர்ச்சியின் 2 டி காட்சிப்படுத்தல் உருவவியல் மற்றும் படிக வளர்ச்சி இடைமுகம் மற்றும் நிபந்தனைகள் பற்றிய சிறந்த விவரங்களை படம்பிடிக்க

பி.வி.டி வளர்ச்சியின் போது, ​​எஸ்.ஐ.சி விதை படிகமானது க்ரூசிபிலின் மேற்புறத்தில் வைக்கப்படுகிறது, அதே நேரத்தில் மூலப்பொருள் (எஸ்.ஐ.சி தூள்) கீழே வைக்கப்படுகிறது. அதிக வெப்பநிலை மற்றும் குறைந்த அழுத்தத்தைக் கொண்ட ஒரு சூழலில், SIC தூள் கம்பீரமாகிறது, பின்னர் வெப்பநிலை சாய்வு மற்றும் செறிவு வேறுபாட்டின் விளைவின் கீழ் விதைக்கு அருகிலுள்ள இடத்திற்கு மேல்நோக்கி கொண்டு செல்கிறது. மேலும் அது சூப்பர்சச்சுரேட்டட் நிலையை அடைந்த பிறகு மறுகட்டமைக்கும். இந்த முறையின் மூலம், SIC படிகத்தின் அளவு மற்றும் பாலிடைப்பைக் கட்டுப்படுத்தலாம்.

இருப்பினும், பி.வி.டி முறைக்கு முழு வளர்ச்சி செயல்முறை முழுவதும் பொருத்தமான வளர்ச்சி நிலைமைகளை பராமரிக்க வேண்டும், இல்லையெனில் அது லட்டு கோளாறுக்கு வழிவகுக்கும் மற்றும் விரும்பத்தகாத குறைபாடுகளை உருவாக்கும். தவிர, எஸ்.ஐ.சி படிக வளர்ச்சி வரையறுக்கப்பட்ட கண்காணிப்பு முறைகள் மற்றும் பல மாறிகள் கொண்ட மூடப்பட்ட இடத்தில் முடிக்கப்படுகிறது, இதனால் செயல்முறையின் கட்டுப்பாடு கடினம்.

ஒற்றை படிகத்தை வளர்ப்பதற்கான முக்கிய வழிமுறை: படி ஓட்ட வளர்ச்சி

பி.வி.டி முறையால் எஸ்.ஐ.சி படிகத்தை வளர்க்கும் செயல்பாட்டில், படி ஓட்ட வளர்ச்சி ஒற்றை படிகங்களை உருவாக்குவதற்கான முக்கிய வழிமுறையாக கருதப்படுகிறது. ஆவியாக்கப்பட்ட எஸ்ஐ மற்றும் சி அணுக்கள் படிக மேற்பரப்பில் உள்ள அணுக்களுடன் படிகள் மற்றும் கின்க்ஸில் முன்னுரிமை அளிக்கும், அங்கு அவை அணுக்கரு மற்றும் வளரும், இதனால் ஒவ்வொரு அடியும் இணையாக முன்னோக்கி பாய்கிறது. வளர்ச்சி மேற்பரப்பில் ஒவ்வொரு அடியுக்கும் இடையிலான அகலம் அட்ஸார்பெட் அணுக்களின் பரவல் இலவச பாதையை விட மிக அதிகமாக இருக்கும்போது, ​​ஏராளமான அட்ஸார்பெட் அணுக்கள் திரட்டப்படலாம், மேலும் இரு பரிமாண தீவை உருவாக்கக்கூடும், இது படி ஓட்ட வளர்ச்சி பயன்முறையை அழிக்கும், இதன் விளைவாக 4H க்கு பதிலாக பிற பாலிட்டிப்கள் உருவாகின்றன. ஆகையால், செயல்முறை அளவுருக்களின் சரிசெய்தல் வளர்ச்சி மேற்பரப்பில் படி கட்டமைப்பைக் கட்டுப்படுத்துவதை நோக்கமாகக் கொண்டுள்ளது, இதனால் விரும்பத்தகாத பாலிட்டிப்கள் உருவாவதைத் தடுப்பதற்கும், 4H ஒற்றை படிக கட்டமைப்பைப் பெறுவதற்கான இலக்கை அடைவதற்கும், இறுதியாக உயர் தரமான படிகங்களைத் தயாரிப்பதற்கும் நோக்கமாக உள்ளது.

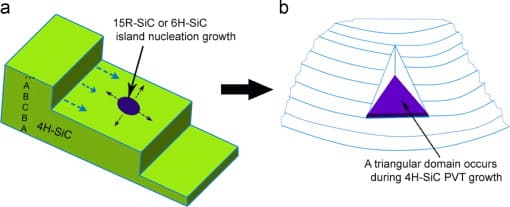

SIC ஒற்றை படிகத்திற்கான படி ஓட்ட வளர்ச்சி

படிகத்தின் வளர்ச்சி உயர்தர SIC அடி மூலக்கூறைத் தயாரிப்பதற்கான முதல் படியாகும். பயன்படுத்தப்படுவதற்கு முன், 4H-SIC இங்காட் துண்டுகள், மடியில், பெவெலிங், மெருகூட்டல், சுத்தம் செய்தல் மற்றும் ஆய்வு செய்தல் போன்ற தொடர்ச்சியான செயல்முறைகளை கடந்து செல்ல வேண்டும். ஒரு கடினமான ஆனால் உடையக்கூடிய பொருளாக, SIC ஒற்றை படிகமும் செதுக்கும் படிகளுக்கு அதிக தொழில்நுட்ப தேவைகளையும் கொண்டுள்ளது. ஒவ்வொரு செயல்முறையிலும் உருவாக்கப்படும் எந்தவொரு சேதமும் சில பரம்பரை, அடுத்த செயல்முறைக்கு இடமாற்றம் மற்றும் இறுதியாக தயாரிப்பு தரத்தை பாதிக்கலாம். எனவே, SIC அடி மூலக்கூறுக்கான திறமையான செதிலாக்கல் தொழில்நுட்பமும் தொழில்துறையின் கவனத்தை ஈர்க்கிறது.
