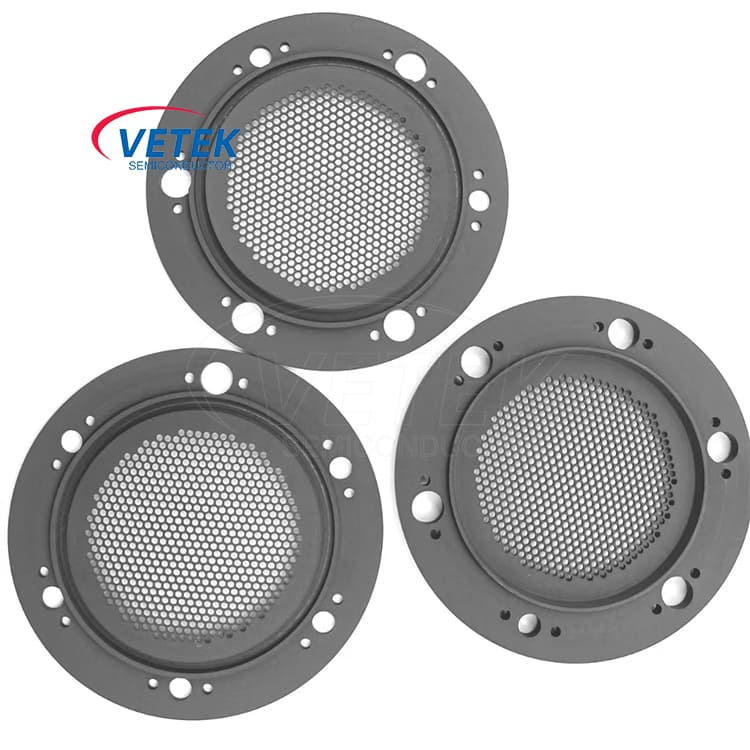

அயன் பீம் ஸ்பட்டர் ஆதாரங்கள் கட்டம்

ஒரு அயன் கற்றை மூலமானது ஒரு கட்டத்துடன் பொருத்தப்பட்ட பிளாஸ்மா மூலமாகும் மற்றும் அயனிகளைப் பிரித்தெடுக்கும் திறன் கொண்டது. OIPT (ஆக்ஸ்போர்டு இன்ஸ்ட்ரூமென்ட்ஸ் பிளாஸ்மா தொழில்நுட்பம்) அயன் பீம் மூலமானது மூன்று முக்கிய கூறுகளைக் கொண்டுள்ளது: ஒரு வெளியேற்ற அறை, ஒரு கட்டம் மற்றும் நியூட்ராலைசர்.

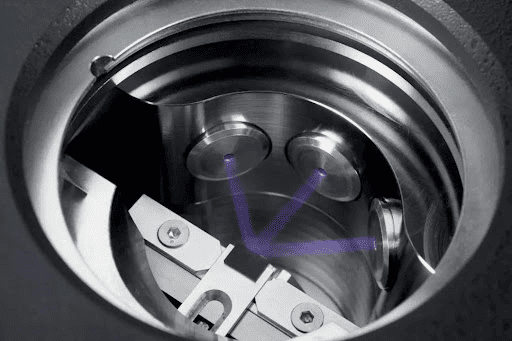

அயன் பீம் ஸ்புட்டரின் திட்ட வரைபடம் மூலக் கட்டம் வேலை செய்கிறது

● வெளியேற்றும் அறைரேடியோ-அதிர்வெண் ஆண்டெனாவால் சூழப்பட்ட குவார்ட்ஸ் அல்லது அலுமினிய அறை. ரேடியோ-அதிர்வெண் புலம் மூலம் வாயுவை (பொதுவாக ஆர்கான்) அயனியாக்கி, பிளாஸ்மாவை உருவாக்குவதே இதன் விளைவு. ரேடியோ-அதிர்வெண் புலம் இலவச எலக்ட்ரான்களை உற்சாகப்படுத்துகிறது, இதனால் வாயு அணுக்கள் அயனிகள் மற்றும் எலக்ட்ரான்களாக பிரிக்கப்படுகின்றன, இது பிளாஸ்மாவை உருவாக்குகிறது. டிஸ்சார்ஜ் சேம்பரில் உள்ள RF ஆண்டெனாவின் இறுதி முதல் இறுதி மின்னழுத்தம் மிக அதிகமாக உள்ளது, இது அயனிகளில் மின்னியல் விளைவைக் கொண்டிருக்கிறது, அவற்றை அதிக ஆற்றல் அயனிகளாக மாற்றுகிறது.

The கட்டத்தின் பங்குஅயனி மூலத்தில் அயனிகளைப் பிரித்து தேவையான ஆற்றலுக்கு முடுக்கிவிட வேண்டும். OIPT அயன் கற்றை மூலத்தின் கட்டம் ஒரு குறிப்பிட்ட தளவமைப்பு வடிவத்துடன் 2~3 கட்டங்களைக் கொண்டுள்ளது, இது ஒரு பரந்த அயனி கற்றையை உருவாக்கும். கட்டத்தின் வடிவமைப்பு அம்சங்களில் இடைவெளி மற்றும் வளைவு ஆகியவை அடங்கும், இது அயனிகளின் ஆற்றலைக் கட்டுப்படுத்த பயன்பாட்டுத் தேவைகளுக்கு ஏற்ப சரிசெய்யப்படலாம்.

Nut ஒரு நியூட்ராலைசர்அயன் கற்றை அயனி கட்டணத்தை நடுநிலையாக்குவதற்கும், அயன் கற்றை வேறுபாட்டைக் குறைப்பதற்கும், சிப்பின் மேற்பரப்பில் சார்ஜ் செய்வதைத் தடுக்கும் அல்லது ஸ்பட்டரிங் இலக்கையும் தடுக்க பயன்படுத்தப்படும் எலக்ட்ரான் மூலமாகும். விரும்பிய முடிவுக்கான பல்வேறு அளவுருக்களை சமப்படுத்த நியூட்ராலைசர் மற்றும் பிற அளவுருக்களுக்கு இடையிலான தொடர்புகளை மேம்படுத்தவும். அயன் கற்றை வேறுபாடு வாயு சிதறல் மற்றும் பல்வேறு மின்னழுத்தம் மற்றும் தற்போதைய அளவுருக்கள் உள்ளிட்ட பல அளவுருக்களால் பாதிக்கப்படுகிறது.

எலக்ட்ரோஸ்டேடிக் திரையை குவார்ட்ஸ் அறையில் வைப்பதன் மூலமும், மூன்று-கட்ட கட்டமைப்பை ஏற்றுக்கொள்வதன் மூலமும் OIPT அயன் கற்றை மூலத்தின் செயல்முறை மேம்படுத்தப்படுகிறது. மின்னியல் திரை மின்னியல் புலம் அயன் மூலத்தில் நுழைவதைத் தடுக்கிறது மற்றும் உள் கடத்தும் அடுக்கின் படிவு செய்வதை திறம்பட தடுக்கிறது. மூன்று-கிரிட் கட்டமைப்பில் ஷீல்டிங் கட்டம், துரிதப்படுத்தும் கட்டம் மற்றும் குறைப்பு கட்டம் ஆகியவை அடங்கும், அவை ஆற்றலை துல்லியமாக வரையறுக்கலாம் மற்றும் அயனியின் மோதலையும் செயல்திறனையும் மேம்படுத்த அயனிகளை இயக்கலாம்.

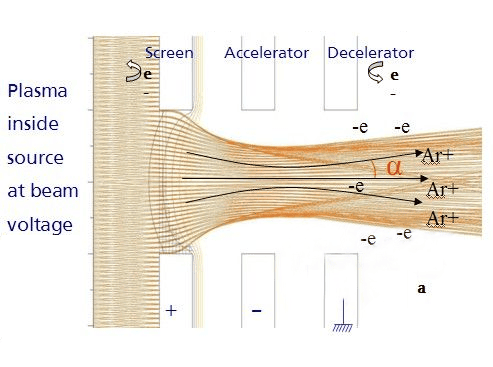

படம் 1. பீம் மின்னழுத்தத்தில் மூலத்திற்குள் பிளாஸ்மா

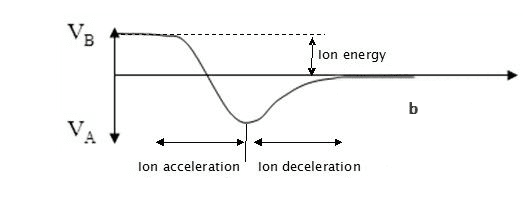

படம்2. பீம் மின்னழுத்தத்தில் உள்ள மூல பிளாஸ்மா

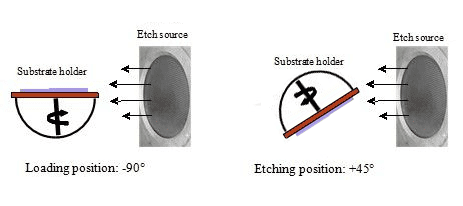

படம் 3. அயன் கற்றை பொறித்தல் மற்றும் படிவு அமைப்பின் திட்ட வரைபடம்

பொறித்தல் நுட்பங்கள் முதன்மையாக இரண்டு வகைகளாக அடங்கும்:

In அயன் பீம் மந்த வாயுக்களுடன் பொறித்தல் (IBE): இந்த முறையானது ஆர்கான், செனான், நியான் அல்லது கிரிப்டான் போன்ற மந்த வாயுக்களை செதுக்க பயன்படுத்துகிறது. IBE உடல் பொறிப்பை வழங்குகிறது மற்றும் தங்கம், பிளாட்டினம் மற்றும் பல்லேடியம் போன்ற உலோகங்களை செயலாக்க அனுமதிக்கிறது, அவை பொதுவாக எதிர்வினை அயனி பொறிப்பிற்கு பொருந்தாது. மேக்னடிக் ரேண்டம் அக்சஸ் மெமரி (எம்ஆர்ஏஎம்) போன்ற சாதனங்களின் உற்பத்தியில் காணப்படுவது போல், பல அடுக்கு பொருட்களுக்கு, ஐபிஇ அதன் எளிமை மற்றும் செயல்திறன் காரணமாக விருப்பமான முறையாகும்.

● ரியாக்டிவ் அயன் பீம் எட்ச்சிங் (RIBE): ஆர்கான் போன்ற மந்த வாயுக்களுக்கு SF6, CHF3, CF4, O2, அல்லது Cl2 போன்ற இரசாயன எதிர்வினை வாயுக்களை RIBE சேர்க்கிறது. இந்த நுட்பம் ரசாயன வினைத்திறனை அறிமுகப்படுத்துவதன் மூலம் பொறித்தல் விகிதங்கள் மற்றும் பொருள் தேர்வை மேம்படுத்துகிறது. RIBE பொறித்தல் மூலத்தின் மூலமாகவோ அல்லது அடி மூலக்கூறு மேடையில் சிப்பைச் சுற்றியுள்ள சூழல் மூலமாகவோ அறிமுகப்படுத்தப்படலாம். இரசாயன உதவி அயன் கற்றை எட்ச்சிங் (CAIBE) என அறியப்படும் பிந்தைய முறை, அதிக செயல்திறனை வழங்குகிறது மற்றும் கட்டுப்படுத்தப்பட்ட செதுக்கல் பண்புகளை அனுமதிக்கிறது.

அயன் பீம் பொறித்தல் பொருள் செயலாக்கத்தின் உலகில் பலவிதமான நன்மைகளை வழங்குகிறது. இது மாறுபட்ட பொருட்களை பொறிப்பதற்கான அதன் திறனில் சிறந்து விளங்குகிறது, பிளாஸ்மா பொறித்தல் நுட்பங்களுக்கு பாரம்பரியமாக சவாலாக இருப்பவர்களுக்கு கூட விரிவடைகிறது. மேலும், மாதிரி சாய்க்கும் மூலம் சைட்வால் சுயவிவரங்களை வடிவமைக்க இந்த முறை அனுமதிக்கிறது, பொறித்தல் செயல்முறையின் துல்லியத்தை மேம்படுத்துகிறது. வேதியியல் எதிர்வினை வாயுக்களை அறிமுகப்படுத்துவதன் மூலம், அயன் பீம் பொறித்தல் எட்ச் விகிதங்களை கணிசமாக அதிகரிக்கும், இது பொருளை அகற்றுவதற்கான வழிமுறையை வழங்குகிறது.

அயன் பீம் மின்னோட்டம் மற்றும் ஆற்றல் போன்ற முக்கியமான அளவுருக்கள் மீது தொழில்நுட்பம் சுயாதீனமான கட்டுப்பாட்டை வழங்குகிறது, இது வடிவமைக்கப்பட்ட மற்றும் துல்லியமான பொறித்தல் செயல்முறைகளை எளிதாக்குகிறது. குறிப்பிடத்தக்க வகையில், அயன் பீம் பொறித்தல் விதிவிலக்கான செயல்பாட்டு மறுபயன்பாட்டைக் கொண்டுள்ளது, இது நிலையான மற்றும் நம்பகமான முடிவுகளை உறுதி செய்கிறது. கூடுதலாக, இது குறிப்பிடத்தக்க எட்ச் சீரான தன்மையைக் காட்டுகிறது, மேற்பரப்புகளில் சீரான பொருள் அகற்றலை அடைவதற்கு முக்கியமானது. அதன் பரந்த செயல்முறை நெகிழ்வுத்தன்மையுடன், அயன் பீம் பொறித்தல் பொருள் புனைகதை மற்றும் மைக்ரோஃபேப்ரிகேஷன் பயன்பாடுகளில் பல்துறை மற்றும் சக்திவாய்ந்த கருவியாக நிற்கிறது.

Vetek செமிகண்டக்டர் கிராஃபைட் பொருள் ஏன் அயன் கற்றை கட்டங்களை உருவாக்க ஏற்றது?

● கடத்துத்திறன்: கிராஃபைட் சிறந்த கடத்துத்திறனை வெளிப்படுத்துகிறது, இது அயன் பீம் கட்டங்களுக்கு முடுக்கம் அல்லது வீழ்ச்சிக்கு அயன் விட்டங்களை திறம்பட வழிநடத்த முக்கியமானது.

● இரசாயன நிலைத்தன்மை: கிராஃபைட் வேதியியல் ரீதியாக நிலையானது, வேதியியல் அரிப்பு மற்றும் அரிப்பை எதிர்க்கும் திறன் கொண்டது, இதனால் கட்டமைப்பு ஒருமைப்பாடு மற்றும் செயல்திறன் நிலைத்தன்மையை பராமரிக்கிறது.

● இயந்திர வலிமை: அயன் பீம் முடுக்கத்தின் போது எழக்கூடிய சக்திகளையும் அழுத்தங்களையும் தாங்க போதுமான இயந்திர வலிமையும் ஸ்திரத்தன்மையையும் கிராஃபைட் கொண்டுள்ளது.

● வெப்பநிலை நிலைத்தன்மை: கிராஃபைட் உயர் வெப்பநிலையில் நல்ல நிலைப்புத்தன்மையை வெளிப்படுத்துகிறது, இது அயன் கற்றை உபகரணங்களுக்குள் தோல்வி அல்லது சிதைவு இல்லாமல் உயர்-வெப்பநிலை சூழல்களை தாங்கிக்கொள்ள உதவுகிறது.

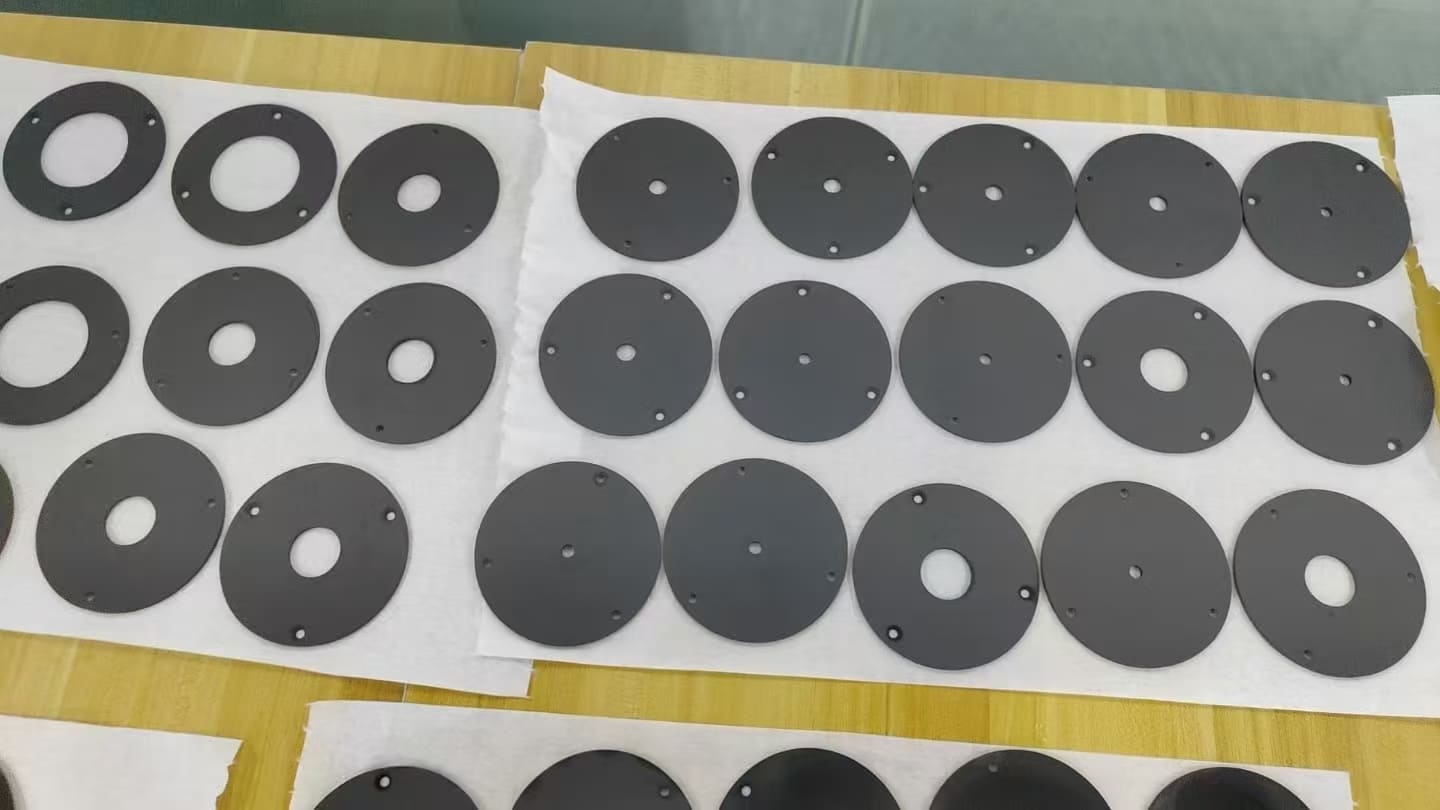

வெடெக் குறைக்கடத்தி அயன் பீம் ஸ்பட்டர் ஆதாரங்கள் கட்டம் தயாரிப்புகள்:
